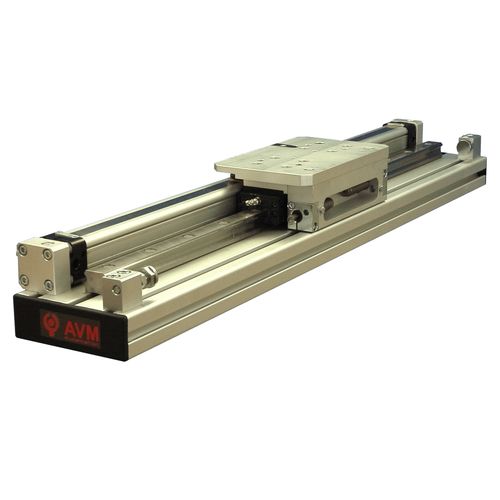

Módulo de pórtico linear cartesiano Type 35

pneumático

Acionamento por cilindro pneumático (ISO ou sem haste) Guiados por guias rolantes Batentes mecânicos reguláveis Amortecedores hidráulicos Sensores indutivos Limitação do caudal Opções : Posição(ões) intermédia(s) em 357 com curso transversal Mais do que um cilindro guiado sem haste Com a sua viga autoportante em alumínio e equipados com batentes mecânicos de fim de curso, amortecedores hidráulicos, sensores indutivos e limitadores de caudal, estes pórticos são mais do que um cilindro sem haste guiada, são verdadeiros eixos de movimentação prontos a instalar e a cablar. Destinam-se à transferência de cargas de 3 a 50 kg em cursos até 1500 mm. Manipuladores cartesianos pneumáticos O carro móvel, acionado por um cilindro sem haste (ou um cilindro de haste em curso curto para ser mais económico) permite transportar um eixo perpendicular para criar manipuladores cartesianos com 2 ou 3 eixos, com os manipuladores Tipo 37. Ajustes optimizados de fim de curso O ajuste fino do curso é efectuado por batentes mecânicos sem qualquer intervenção nos amortecedores hidráulicos e nos detectores indutivos: isto poupa tempo, garante a fiabilidade do ajuste e assegura uma vida útil óptima destes componentes. Pórtico pneumático com posições intermédias com curso transversal O modelo 357 possui um módulo de posição intermédia que pode ser colocado em qualquer ponto do curso. Pode retrair-se na direção do movimento, o que evita um recuo para continuar o movimento na mesma direção. Garante a mesma precisão de posicionamento que os batentes finais. É possível utilizar vários no mesmo pórtico para criar um eixo pneumático multi-posição.
