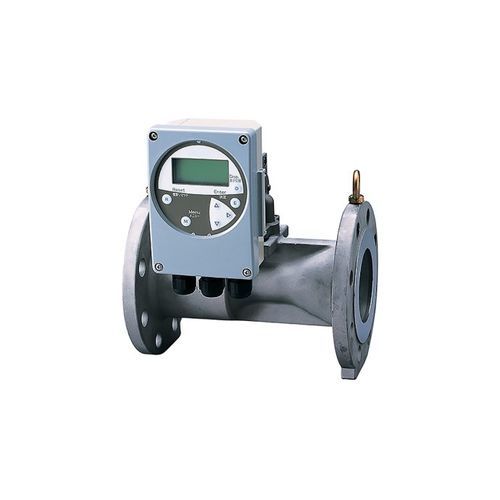

Medidor de vazão de pressão diferencial MVC10 series

tipo Venturide diafragmavolumétrico

Este fluxómetro fornece as funções e o desempenho necessários para monitorizar e gerir o consumo de ar da fábrica. O seu desenvolvimento baseou-se nos seguintes pontos derivados de discussões com clientes sobre a monitorização e gestão do consumo de ar da fábrica. Medição do caudal de massa Integração de todas as funções necessárias para a monitorização e gestão do consumo de ar Baixo custo Este dispositivo está equipado com um mecanismo de constrição cujo princípio de medição é o mesmo que o de orifício, bocal, e caudalímetros de pressão diferencial do tubo Venturi. O mecanismo de constrição emprega uma garganta elíptica que foi desenvolvida pela Azbil Corporation e tem um historial comprovado. Entre os seus pontos fortes está a medição de alta precisão em tubos rectos curtos. Para o conversor, utilizamos um sensor multivariável que detecta a pressão diferencial, pressão e temperatura com alta precisão. O conversor aplica correcção de densidade à variável de processo detectada pelo sensor multivariável para dar uma taxa de fluxo de massa precisa. Medição de caudal de massa de alta precisão Este caudalímetro de monitorização e gestão do ar atinge uma precisão de ±3% do valor especificado através do processamento aritmético das alterações do processo detectadas por sensor multivariável a alta velocidade, aplicando o coeficiente de compensação da expansão do gás e o coeficiente de compressão necessário para calcular o cálculo do caudal. Função de alcance automático Nos caudalímetros do tipo pressão diferencial, a gama de caudal instantâneo precisa de ser definida através do cálculo da pressão diferencial gerada a partir das condições do fluido, incluindo o valor do caudal. No entanto, o valor do caudal do ar de fábrica não é conhecido na maioria dos casos.
