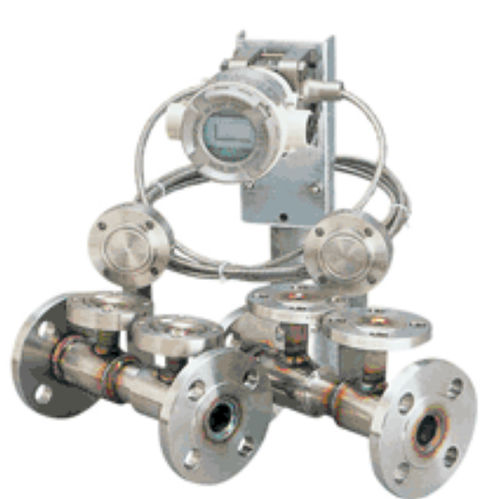

Medidor de vazão de pressão diferencial SDR11F

volumétricopara líquidospara gás

Este caudalímetro tem uma constrição elíptica cónica na trajectória de escoamento que é utilizada para medir o caudal ao encontrar a pressão diferencial entre a constrição e a parte anterior da trajectória de escoamento. A estrutura das secções de entrada de pressão e de detecção de pressão diferencial das quais a pressão diferencial é extraída são altamente resistentes ao entupimento por deposição ou chorume. Consequentemente, o fluxómetro pode ser utilizado para uma variedade de fluidos, incluindo líquido, chorume, gás, vapor, e fluido bifásico de gás sólido contendo pó, etc. Este é um caudalímetro de pressão diferencial eficiente em termos energéticos com uma perda de pressão mínima. Ajuda a reduzir o dióxido de carbono em instalações industriais. Fluxo suave A constrição tem uma forma semi-elíptica cujas secções anterior e posterior são lisas e aerodinâmicas, sem nada que impeça o fluxo. O resultado é uma produção altamente precisa e estável, com elevada repetibilidade. Perda de baixa pressão A perda de pressão é aproximadamente 8 a 50 % da pressão diferencial gerada, que é menor (1/2 a 1/4 na mesma razão de estrangulamento) do que a de um orifício. Consequentemente, o caudalímetro perde pouca energia, permitindo a utilização de uma fonte de energia mais pequena. Resposta rápida Este fluxómetro é altamente responsivo, o que permite um seguimento mesmo quando o fluido está a pulsar (até 1 Hz). Compatível com uma vasta gama de fluidos A entrada de pressão tem um diâmetro maior (10-14 mm) do que o orifício padrão. Devido a este grande diâmetro, que não causa entupimento, o medidor de caudal proporciona uma medição estável mesmo com fluidos que contenham adesivos ou substâncias sólidas
