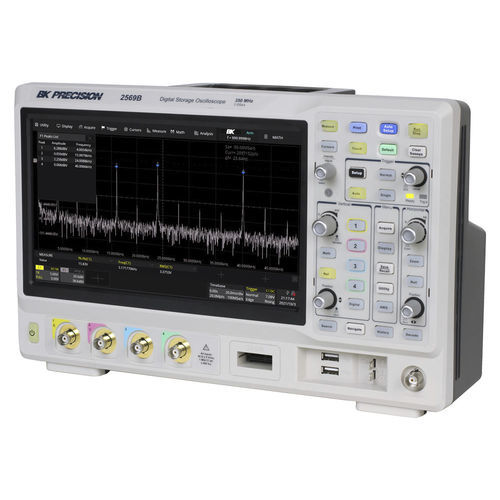

Osciloscópio digital 2567B-MSO

de sinais mistosde bancada4 vias

A série de osciloscópios de armazenamento digital (DSO) e de sinal misto (MSO) 2560B oferece modelos com largura de banda de 100 MHz, 200 MHz e 350 MHz numa configuração de 4 canais, com uma taxa de amostragem de 2 GSa/s e uma profundidade de memória máxima de 200 Mpts. Além disso, estes osciloscópios estão equipados com um grande ecrã tátil capacitivo de 10,1" que oferece uma resolução de 1024 x 600 e gestos tácteis intuitivos. Esta série alarga as suas capacidades de depuração com novas funcionalidades de software, incluindo accionadores de zona, gráficos de Bode e análise de potência. O gerador de formas de onda arbitrárias de 50 MHz e a descodificação em série para os protocolos I2C, SPI, UART, CAN e LIN são de série em todos os modelos. Os modelos DSO podem ser actualizados para um MSO, fornecendo 16 canais digitais, em qualquer altura após a compra. Estão disponíveis actualizações de software adicionais para descodificação em série dos protocolos FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT e Manchester. Para adquirir uma chave de licença para qualquer uma das opções, preencha o formulário de pedido de licença. taxa de amostragem máxima de 2 GSa/s profundidade máxima de memória de 200 Mpts Taxas de atualização da forma de onda de 120.000 wfms/s (modo normal) e 500.000 wfms/s (modo de sequência) 16 canais digitais com conjunto de sondas lógicas (incluído nos modelos -MSO) Descodificação de barramento de série para protocolos I2C, SPI, UART, CAN e LIN gerador de formas de onda DDS de 50 MHz e gráficos de Bode A função de análise de potência avalia 11 parâmetros diferentes da fonte de alimentação Função de aquisição segmentada e histórico com um armazenamento máximo de 90.000 fotogramas A função matemática suporta 2 traços, operação FFT e um editor de fórmulas Controlo remoto disponível através do servidor Web incorporado ou de software para PC Pass/Fail Trig out e EXT Trig
