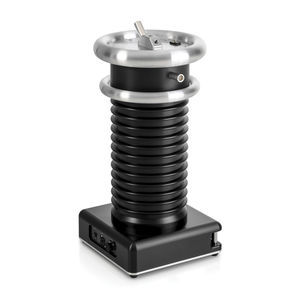

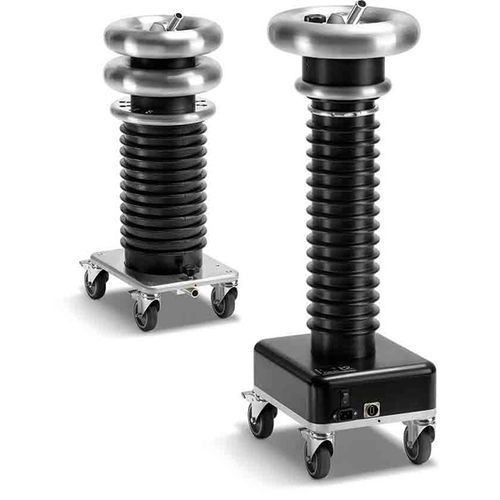

Sistema de medição de descarga parcial PD90-2 & PDTD90-2

móvel

A PD90-2 e a PDTD90-2 oferecem soluções portáteis e integradas para o diagnóstico de cabos de média tensão, máquinas rotativas e transformadores. O diagnóstico de cabos de média e alta tensão oferece a oportunidade de detecção precoce de vulnerabilidades e trabalhos de manutenção preventiva a serem realizados antes que o cabo falhe em serviço. Desempenho: O PDTD90-2 inclui recursos integrados de diagnóstico Tan Delta e, portanto, apresenta diagnósticos PD e TD abrangentes simultaneamente, economizando tempo e evitando o pré-condicionamento do cabo, o que levaria a resultados falsos. Diagnóstico exaustivo: PDTD90-2 permite a medição de cabos com diferentes comprimentos em frequência constante, sendo um pré-requisito para a comparação dos resultados de PD e TD de medições anteriores. Aplicação: Adequado para testar cabos XLPE, PE, EPR e PILC até 100 km. Localização da polícia: Localização precisa de falhas de PD em cabos com a precisão de 1% e resolução de 0,1 pC por 0,1 m. Sistema completo: Em combinação com o dispositivo HVA90 (não no escopo de fornecimento), o PDTD90-2 cria um sistema completo e de valor total para o escopo de tensão de saída de 90 kV. Conformidade: Os dispositivos PD90-2 e PDTD90-2 estão em conformidade com guias como IEEE 400.2 e 400.3 e as normas HD 620, CEI EN 50393, IEC 60270, IEC 60502-2 e suas derivações locais. Voltagem (onda sinusoidal) - 90 kV, 64 kVrms Capacitância - PD-2 CC - Filtro PD-2 ~ 1 nF ~ 1 nF Faixa de velocidade (v/2) - 10 - 150 m/µs PD nível de fundo - < 10 pC Taxa de amostragem - 250 EM/s Tan Delta (resolução / precisão) - 1 x 10-5 / ± 1 x 10-4
