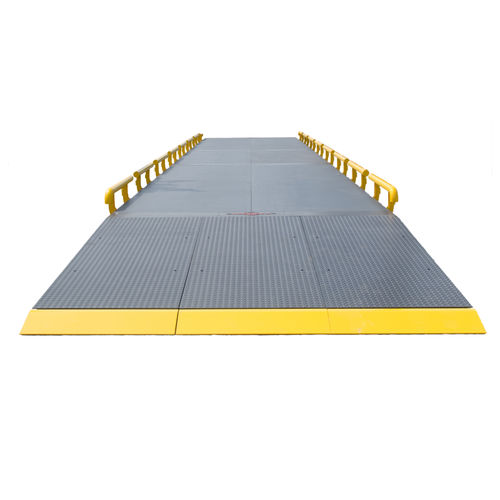

Ponte-báscula em concreto PCM M1500 series

modularmetálica

Báscula-ponte PCM M1500 para instalações sobre o solo ou embutida, é construída com módulos mistos (com betão armado) estandardizados com largura de 1,5 metros, permitindo configurar plataformas até 18 metros de comprimento e 3 metros de largura. A betonagem é realizada com betão C30/37, que é previamente escurecido com elementos que promovem também o endurecimento do betão. A estrutura foi dimensionada por computador através de programa de cálculo de elementos finitos. Altura de ponte de 245 mm e altura de passadeira de 300 mm, formando um conjunto compacto de alta resistência e robustez. A sua conceção permite uma instalação simples e a custos reduzidos sobre o solo, com rampas de acesso ou embutida em fosso de apenas 300 mm de profundidade. Redução do tempo de montagem devido à grande facilidade de encaixe dos módulos e à mínima quantidade de parafusos necessários. Todas as operações de montagem realizam-se pela parte superior da plataforma. A colocação das células de carga e do sistema de ataque é realizada sem parafusos de fixação. As vigas transversais de topo e centrais levam as células de carga montadas de fábrica. A passagem da cablagem é realizada no local da montagem do equipamento.As vigas transversais das básculas-ponte PCM M1500 dispõem de tampas superiores para aceder às células de carga e facilitar a limpeza e a manutenção da Báscula. As Básculas PCM M1500 podem levar, conforme o comprimento da ponte, 4, 6, 8, 10 ou 12 células de carga do modelo MC-CT, de construção totalmente em Aço Inoxidável, com proteção IP68.
