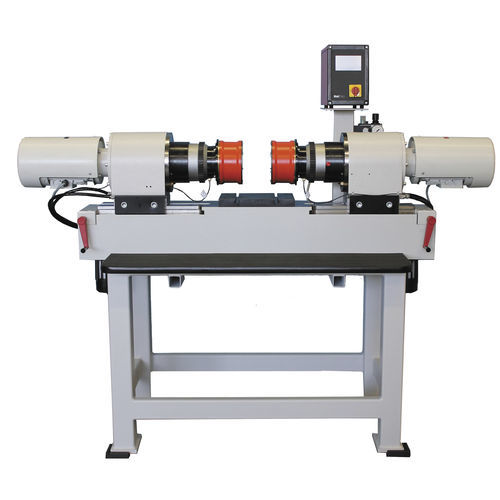

Máquina rebitadeira pneumática RND series

automática

Modelo RND081-RC3 Processo de Conformação Radial Geração de força Pneumático Força de rebitagem 0.80 kN - 2.40 kN Haste/peça Ø 4.00 mm Controle de processo Não Curso 2.00 mm - 25.00 mm Largura 1202.00 mm Profundidade 722.00 mm Altura 1441.00 mm Versão Padrão ▪ Posto de trabalho completo ▪ Duas unidades de rebitagem RNE 081 idênticas (ambas as unidades de rebitagem fazem o ciclo simultaneamente) ▪ Moldura na qual são montadas unidades de rebitagem. Distância entre as cabeças de rebitagem ajustável ▪ Com unidades de rebitagem 081 - 231, armação pronta a ser colocada sobre uma mesa de trabalho ▪ Força nominal 2,4 kN @ 6 bar (pressão máxima de funcionamento) ▪ Eixo rebitado até Ø 3 mm (Aço 370 N/mm2) ▪ Curso do fuso 5 - 25 mm com escala de 0,01 mm micrómetro e limite do curso mecânico ▪ Peso da máquina: aprox. 90 kg (O peso adicional da mesa da máquina é de 100 kg) ▪ Accionamento electro-pneumático - fonte de alimentação @x@V, @Hz ▪ Fuso com lubrificação permanente ▪ copo de pressão e porta-ferramentas Rp=@mm para o comprimento da ferramenta de formação Ls=@mm ▪ Cor: cinzento claro RAL 7035 Incluindo ▪ RC3-010, RC-30 Controlo baseado no tempo, conexões X1, X2, X3, X20, X21, X22. Uma unidade para controlar ambas as unidades de rebitagem ▪ RC3-X4-01, Ligação X4, incl. relés bimanuais, para comando de paragem de emergência e bimanual ▪ NSL-2HD-010, comando bimanual através de botão de pressão, sem paragem de emergência ▪ PNP-010-081, unidade de serviço pneumático, pacote de lubrificação e controlo para RC-30. Uma unidade para controlar ambas as unidades de rebitagem ▪ NZ-201, uma luz de tarefa ajustável, 24 VDC, LED
