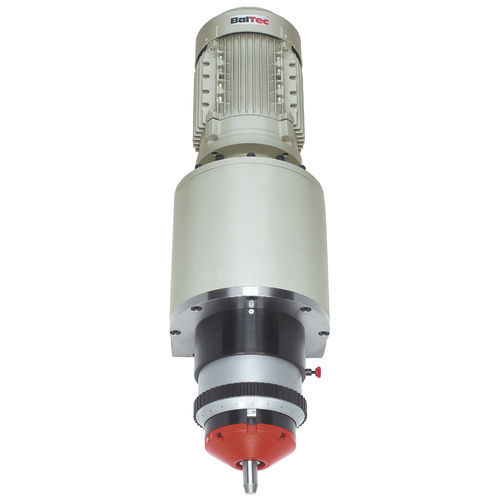

Máquina rebitadeira radial RNE series

pneumática

Modelo RNE231R-HPP Processo Radial Geração de força Pneumática Força de Rebitagem 2,07 kN - 6,20 kN Eixo/peça de trabalho Ø 6,00 mm Controlo do processo Sim Curso de 5,00 mm - 40,00 mm Largura 154,00 mm Profundidade 187,00 mm Altura 594,00 mm Versão standard FORÇA REDUZIDA ▪ Força nominal 6,2 kN @ 6 bar (pressão máxima de operação) ▪ Eixo rebitado até Ø 6 mm (Aço 370 N/mm2) ▪ Curso do fuso 5 - 40 mm com escala de 0,01 mm de micrometro e limite do curso mecânico ▪ Peso da máquina: aprox. 50 kg ▪ Acionamento eletropneumático - fonte de alimentação @x@V, @Hz ▪ Fuso com lubrificação permanente ▪ copo de pressão & porta-ferramentas Rp=@ mm para comprimento da ferramenta de conformação Ls=@ mm ▪ Cor: cinzento claro RAL 7035 Incluindo ▪ HPP-010-181, HPP-25 de controle de processo para 231R, conexões X1, X2, X3, X20, X21; As medidas do controle de processo da HPP-25 são adicionalmente: (L x A X P em mm) 232 x 243 x 581 ▪ Incl. SEI-100-231, Sensor de distância, Tipo HPP-25 ▪ Incl. SEI-200-231, Sensores de pressão, Tipo HPP-25 ▪ HPP-X4-02, Ligação X4, para paragem de emergência, sem relé bimanual ▪ HPP-X6-01, Ligação X6, segurança externa / reset ▪ HPP-X9-01, Ligação X9, interface PLC com cabo, 5m ▪ HPP-045-03, Extensão do cabo do sensor 3 m, comprimento total 4 m ▪ SEI-OTH-231, Posição do fuso superior do sensor (TDC) ▪ PNP-HPP-231R, unidade de serviço pneumático e pacote de controle pneumático para HPP ▪ NZ-039, Lubrificação automática com monitor de nível de graxa do reservatório ▪ Acessórios padrão e manual do usuário no idioma de destino Opções ▪ HPP-X5-01, Módulo de Ligação X5 PVM em HPP (para controlo de PNP-PRV-020) ▪ PNP-PRV-020, controle de pressão proporcional integrado e pronto para operação (requer HPP-X5-01) ▪ NHE-MYC-U-01, dispositivo de detecção da base rebitadora NHE-U
