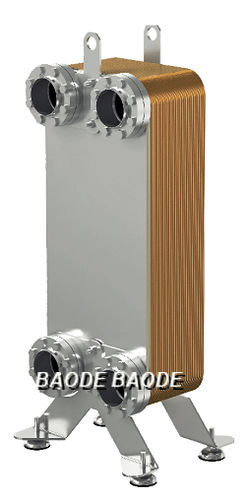

Trocador de calor de placas brasadas BL series

líquido-líquido

Placas soldadas do aço inoxidável AISI 316 de cambistas de calor da placa da eficiência elevada BL95B soldou condensadores da placa - princípio do fluxo Os componentes principais são os mesmos que para o evaporador. O refrigerant entra em esquerdo superior do cambista como a gás quente e os começos condensar-se na superfície das canaletas até condensado inteiramente, e então subcooled ligeiramente. O processo é chamado “condensação livre”. No retrato incluido do condensador o claro e a obscuridade - as setas azuis mostram a posição das conexões da salmoura. O refrigerant flui corrente contrária na canaleta oposta e é refrigerado. O claro e a obscuridade - as setas vermelhas indicam as posições das conexões do refrigerant. Projeto padrão O bloco da placa é coberto por placas de tampa. As conexões são ficadas situadas na placa de tampa dianteira ou traseira. As placas de canaleta são corrugados para melhorar a eficiência da transferência térmica e para fazê-los rígida. Materiais padrão Placas de tampa: Aço inoxidável AISI 316 Conexões: Aço inoxidável AISI 316 Placas: Aço inoxidável AISI 316 Material de soldadura: Cobre
