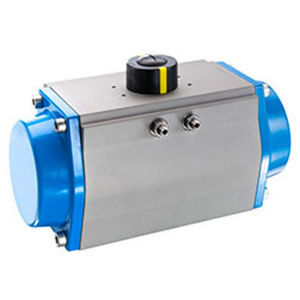

Atuador rotativo GD series

pneumáticode dupla açãoem alumínio

Com 40 anos de experiência em automação, somos capazes de satisfazer as actuais exigências do mercado de válvulas e, juntamente com o bar-agturn, desenvolvemos um novo actuador pneumático de um quarto de volta para os nossos diversos grupos de clientes. Graças ao seu design especial, construção robusta e grande versatilidade nas características técnicas, satisfazemos as exigências do projectista e fabricante da fábrica ao utilizador. Isto cobre uma gama muito ampla de valores de torque e ângulos de rotação. UTILIZAÇÃO Está disponível um actuador rotativo adequado para cada aplicação de válvulas de corte devido a 18 tamanhos e binários diferentes de 2 a 13.040 Nm. O revestimento a pó de alta qualidade da tampa e da caixa em alumínio de revestimento duro permite a utilização mesmo em condições ambientais agressivas. A interface da válvula solenóide está situada no perfil alto e facilmente acessível, o que optimiza a instalação de válvulas piloto. O ajuste da posição final no lado oposto da conexão da válvula solenóide facilita o processo de ajuste. A interface normalizada VDI/VDE 3845 pode ser utilizada para a instalação de todos os dispositivos de sinal e controlo comercialmente disponíveis. O indicador de posição faz parte do produto, que está equipado com clips variáveis para mostrar a posição da válvula. As posições finais podem ser configuradas entre 0° e 90°, bem como de + 5° a -5°, pelo que a válvula pode ser ajustada de forma óptima. Há 2 padrões de flange ISO disponíveis para a maioria dos tamanhos por cada tamanho de actuador, para assegurar a automatização flexível das válvulas. A conexão octogonal do pinhão adapta um alinhamento paralelo ou diagonal do eixo do selector da válvula e assegura uma construção do actuador com economia de espaço.
