SCADA IEC 60870-5-104/Modbus Workhorse! - LTE Cat1 com UTR de recurso GPRS

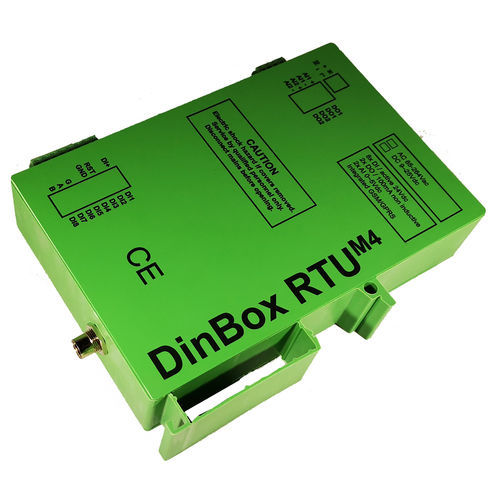

A DinBox RTU M4 é uma micro RTU de baixo custo com uma fonte de alimentação AC de grande alcance incorporada. A fonte de alimentação é fornecida com um supercap de reserva, a fim de garantir a energia necessária para comunicar com o sistema SCADA, mesmo depois de uma desconexão da rede eléctrica. A comunicação WAN directa é possível graças ao módulo de comunicação Sierra Wireless incorporado. Tudo é gerido por um potente microcontrolador Cortex M4. Por fim, a UTR está integrada numa caixa que pode ser montada em calha DIN.
A DinBox RTU M4 utiliza a norma IEC 60870-5-104 para comunicar como escravo com o sistema SCADA (mestre). Outros protocolos, como o MQTT, podem ser implementados.
A DinBox dispõe de 8 entradas digitais activas, que permitem enviar eventos quando é detectada uma alteração. Além disso, dispõe de 2 saídas digitais que podem ser controladas através de comandos SCADA e 2 entradas analógicas para monitorizar.
Graças à implementação do modbus master e ao mapeamento modbus-to-IEC104, a DinBox RTU M4 pode ser utilizada como gateway para ligar outros IEDs modbus slave.
A autenticação, a integridade e a segurança são fornecidas por aplicação ou serviço executado na UTR, protegendo a camada de transporte da pilha de protocolos com TLS (Transport Layer Security).
Destaques
Comunicação GPRS/LTECat.M1
Mapeamento IEC 60870-5-104/Modbus
Serviços Backend FoTa / Comissionamento / Segurança / Parametrização remota...
E/S
Encaminhamento Ethernet
Segurança TLS
Supercap 'Último suspiro'
Aplicações:
Comunicação IP da subestação com sistemas SCADA ou despacho central
Protocolo IEC-60870-5-104 entre a subestação e a estação de controlo
---
