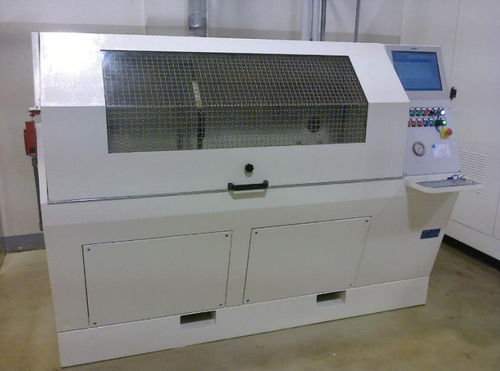

Banco de ensaio de pressão pulsada B_21764

automáticocontrolado por computadorpara válvula

O fluido de ensaio é óleo hidráulico. O diagrama de trabalho inclui passos de pressão impulsiva e descarga de componentes. Usando um circuito hidráulico dedicado, o banco de ensaio é capaz de gerar um ciclo de ensaio feito por manutenção e rampas de pressão controlada (para cima e para baixo) de acordo com o seguinte: SAEJ343 - DIN20024 - ISO18869 - ISO1402. O sistema de ligação consiste em dois colectores: um fixo e o outro deslizante sobre um guia adequado capaz de conter as tensões provenientes do teste de ruptura. Distância máxima entre as ligações do colector: 1600 mm. As etapas de trabalho são: - Ajuste do ciclo de pressão com rampas e passos estacionários através da inserção de pares de pontos (pressão de tempo). - Fase de enchimento e desaeração com indicação visual do fluxo. - Passos de pressão impulsiva e lavagem de componentes. - Teste de pressão: de 5 a 100 bar; - Pulso de onda quadrada: de 0,5 a 5 segundos; - Temperatura máxima: 120 °C. - Transmissor de pressão: f.s. 150 bar, cl 0,25%
