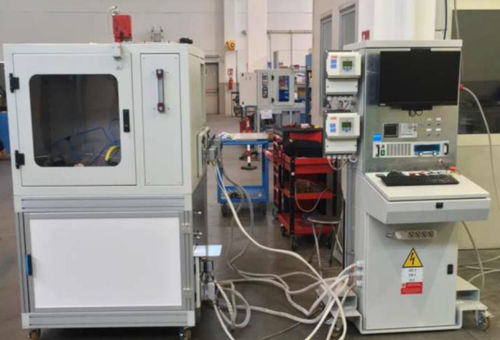

Banco de ensaio para bomba de água B_22892

de velocidadede performancede potência

O banco de ensaio B_22892 foi concebido para testar o desempenho hidráulico de bombas de água para veículos LIN e PWM. As bombas são alimentadas com água misturada com glicol, a diferentes temperaturas para simular as condições de trabalho. É possível fazer funcionar a bomba a velocidades diferentes ou com um perfil de velocidade e regular a pressão no lado da entrega com uma válvula de controlo. O caudal, a pressão, a temperatura, a potência e a velocidade são registados. O banco de ensaio é construído para: - Palheta de teste com controlo de temperatura da água - Consola de controlo com armário eléctrico Pelo painel táctil da IHM é possível controlar: - Caudal, pressão e temperatura da água - Tempo de teste e perfil das etapas de teste - Pressão: 2 bar (máx.) - Fluxo: 400 ± 2 lpm (máx.) - Temperatura: 90 ± 2 °C (máx.) INSTRUMENTAÇÃO: - Medidores de caudal: 0 ÷ 200 lpm; precisão de 0,2% - Transmissores de pressão: 0 ÷ 2 bar, 1,7x10-4 % de precisão - Transmissores de temperatura: 0 ÷ 120 °C, cl. AAA DISPOSITIVOS DE SEGURANÇA: - Bloqueio de portas abertas - Área de teste com tampas metálicas contra tiros - Botão cogumelo de emergência - Encerramento do teste em caso de falha do componente, fuga de óleo ou aviso de banco de ensaio
