Banco de ensaio de fluxo B_21693

automáticocontrolado por CLPpara bico

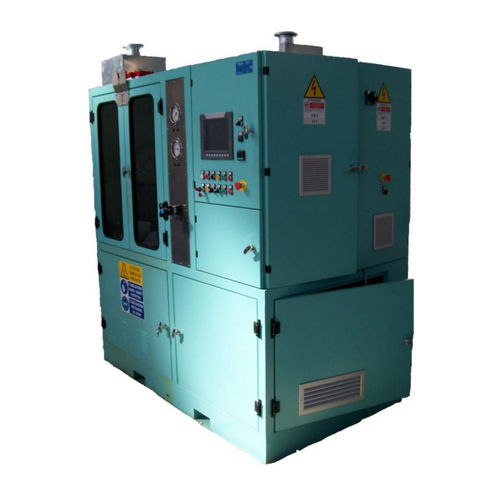

Bancada concebida para testar os bicos de lubrificação. A bancada consiste numa estrutura metálica com portas frontais vidradas, a parte superior para montagem de bicos em teste, a parte inferior para o grupo de pesagem e o tanque de recuperação e condicionamento de fluidos. A bancada de teste é completada pela consola DAS e pelo painel eléctrico. A consola de controlo e sinalização incorpora todas as funções de controlo para a execução do ensaio. - Fluido: olio MIL L 23699; - Temperatura: 30 ÷ 120 °C; - Pressão: 1500 kPa; - Fluxo: 25 lpm; - Tempo de medição: 0 ÷ 5 min; - Número máximo de jactos por bico: < 8. INSTRUMENTAÇÃO: - Pressão: f.s. 10 bar, cl. 0,05%; - Caudal: f.s. 25 lpm, cl. 0,05%; - Temperatura: sonde PT100, cl AAA; - Peso: 20 Kg, cl de precisão. 0,05%. DISPOSITIVOS DE SEGURANÇA: - Inibição da bancada do circuito de escape; - Encravamento na escotilha do compartimento de ensaio; - Botão de emergência do cogumelo; - Interrupção automática do teste em caso de ruptura, fuga ou mau funcionamento do componente da bancada; - Válvula de pressão máxima; - Termóstato de temperatura máxima.
