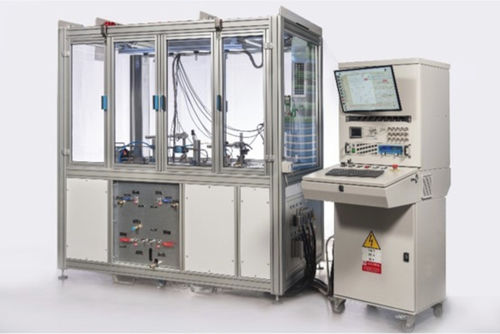

Banco de ensaio de pressão B_23034

de performancede potênciafuncional

B_23034 testa as Unidades de Abastecimento de Combustível (GAC) para motores Diesel e Gasolina Em particular, a bancada deve ser de apoio para realizar os testes funcionais relacionados com a bomba de combustível eléctrica e o sensor de nível Quanto à bomba de combustível, esta bancada tem a capacidade de medir o desempenho hidráulico em termos de caudal/pressão e energia eléctrica absorvida em termos de corrente/voltagem. Quanto ao sensor de nível, é possível detectar a característica óhmica em função da altura assumida pelo flutuador. A bancada pode trabalhar com fluidos de teste como estes - Sepisol® - Exxsol D60®; - ISOPAR M NAFTA®. As bombas (LIN ou PWM) são alimentadas, a diferentes temperaturas, para simular condições de trabalho. É possível fazer funcionar a bomba a uma velocidade diferente ou com um perfil de velocidade O fluxo, a pressão, a temperatura, a potência e a velocidade são registados. Por painel de PC é possível controlar: - Caudal, pressão, temperatura, potência e velocidade - Tempo de teste e perfil das etapas de teste DADOS TÉCNICOS: - Pressão: 4 barg (máx) - Fluxo: 26 ± 2 lpm (máx.) - Temperatura: < 50 ± 2 °C (máx) INSTRUMENTAÇÃO: - Medidores de caudal: n° 3, DN8 0 ÷ 26 lpm; precisão ± 0,5% f-s - Transmissores de pressão: n° 3 familiares, 0 ÷ 12 barg, precisão ± 0,1% f-s; - Transmissores de temperatura: 0 ÷ 120 °C, PT100, cl. AAA - Sensor de corrente: 0 ÷ 40 A, ± 10 V; - Módulo de sensor de voltagem: ± 100 Vin, ± 10 Vout; - Medidor de Ohm: 0 ÷ 20 Ohm - Gerador de funções: 0,1 ÷ 5 MHz, ± 20 ppm, 1 kΩ - Alimentação eléctrica: 0 ÷ 80 V, 0 ÷ 20 A DISPOSITIVOS DE SEGURANÇA: - Inibição da bancada do circuito de escape - Encravamento na escotilha do compartimento de ensaio - Botão de emergência do cogumelo - Interrupção automática do teste em caso de quebra, fuga ou mau funcionamento do componente da bancada;
