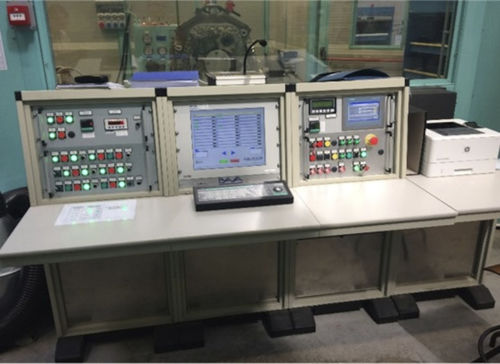

Banco de ensaio de vazamento B_22384

controlado por computadorpara caixa de câmbiopara a indústria aeronáutica

B_22384 foi concebido para testar caixas de velocidades aeronáuticas com diferentes dimensões e potência; do acessório gbx à potência gbx. - Teste de montagem final: teste de montagem à direita, teste de vedação do eixo e valores de fluxo de lubrificação dos rolamentos. - Prova de gbx: prova de condutas e invólucros - Lavagem: limpeza de condutas internas e valores de fluxo de lubrificação de rolamentos As caixas de velocidades em teste, instaladas em carrinhos especiais, são colocadas num armário à prova de som que contém a bancada de teste e todo o equipamento. Um módulo hidráulico potente permite accionar as caixas de velocidades a velocidades diferentes; a unidade de lubrificação permite a termoregulação e filtragem do óleo e define a condição de ensaio de fluxo: pressão, temperatura e entrada de fluxo. Todo o banco de ensaios inclui: - DAS (Sistema de Aquisição de Dados) - Termociller - Sistema de filtragem de ar - Armário à prova de som - Ponte rolante de serviço DATI TECNICI: - PETRÓLEO: MIL L 23699F - VOLUME: 300 lt - TEMPERATURA: 20 ÷ 120°C [+/-0,5°C] - FLUXO: 0 ÷ 30 lpm - LINHA DE ABASTECIMENTO DE PETRÓLEO: 3 - PRESSÃO: 1500kPa - SPEED 0 ÷ 4000 rpm [+/- 1] - POTÊNCIA 8 kW INSTRUMENTAÇÃO: - MÉTODOS DE FLUXO 0,60 ÷ 30 lpm 0,45 ÷ 19 lpm 0,38 ÷ 11 lpm - TEMPERATURA PROBES thermocouples TcK (11) - PRESSÃO SENSORES -100 / 500kPa [+/-0,04 0-2000kPa [+/-0,04 - PICK UP DISPOSITIVOS DE SEGURANÇA: - Portas de interbloqueio - Botão de emergência - Interruptor de pressão de segurança - Interruptor térmico de segurança FORNECIMENTO DE ENERGIA: - Eléctrico: 25 kW 400V 3F+N+PE - Air 6 bar / ½" - Água 3,5 bar / 1"-1/2 DIMENSÕES e PESO: - L, p, h: 3000 x 3000 x 2850 mm; - Carga bruta: ~ 4000 kg COR: - Cinzento padrão RAL 7035. NOTA: - a pedido do cliente;
