Banco de ensaio de fluxo B_22861

controlado por computadorpara bomba de óleo

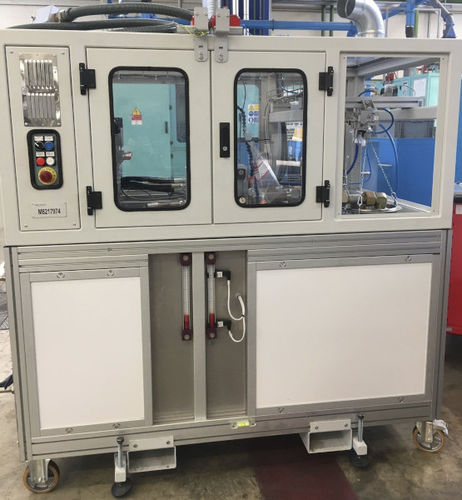

O carrinho B_222861 está equipado para testar a bomba RACER Para o seu funcionamento, o carro é complementar de outras bancadas de testes existentes, com as quais interage hidraulicamente e electricamente. O carrinho efectua testes de fluxo da bomba de lubrificação de estágio único da GBx RACER. O ciclo de testes é completamente guiado por PCs residentes nas bancadas principais e requer confirmação periódica do operador. O objectivo é medir o fluxo de saída da bomba e a quantidade de óleo drenado por ela. O carrinho consiste em a: - compartimento de teste no qual o componente em teste é montado no motor hidráulico, necessário para a sua rotação, e na interface que simula o invólucro do GBx; - um compartimento inferior inclui todo o sistema hidráulico necessário para o funcionamento e também para o controlo da carga hidráulica passiva (teste funcional em carga). Uma consola, exterior à bancada, permite um controlo completo, bem como o levantamento e registo dos parâmetros funcionais. DADOS TÉCNICOS - Petróleo: MIL-L-23699 - Capacidade: 50 l - Temperatura: 15° ÷ 130° C [± 3° C] - Pressão: 1000 kPa - Fluxo: 0 ÷ 16 lpm - Linhas de medição de óleo: 2 - Velocidade de rotação da bomba em teste: 5085 rpm INSTRUMENTAÇÃO - Medidor de caudal 1,7 ÷ 71,92 lpm, precisão ± 0,05 % f-s - Transmissores de temperatura PT100 (2), cl. B - Transmissores de pressão 0 ÷ 2000 kPag [± 0,4 - Célula de carga 0 ÷ 200 N, C3 DISPOSITIVOS DE SEGURANÇA - Painéis interbloqueados - Inibição do carrinho com fluxo zero - Botão e módulos de emergência - Interruptores de pressão de segurança - Termóstatos de segurança FORNECIMENTOS: - Eléctrico 24 Vcc, 10 A - Ar comprimido 6 bar, ISO 8573-1:201 5:4:3 DIMENSÕES E PESO: - L, p, h: 1750 x 920 x 1650 mm; - Peso bruto: ~ 250 kg
