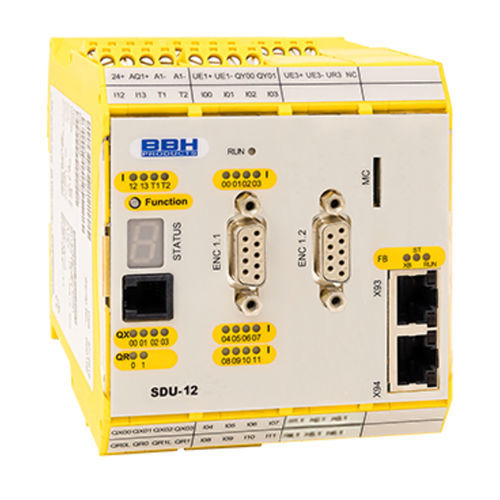

Módulo E/S digital SDU-12

EtherCATTTLcom saída de relé

Módulo escravo FSoE para velocidade e posição seguras de 1 eixo para avaliação posterior num módulo mestre FSoe 14 entradas digitais seguras Até 4 saídas digitais seguras 5 interfaces de encoder 2 saídas de relé, 2 saídas de impulsos 2 saídas auxiliares Controlador de segurança adequado até PL e (EN ISO 13849-1) ou SIL3 (IEC 61508) Cartão de memória para programa de segurança Características do módulo Montagem descentralizada de eixos seguros para o ambiente EtherCAT Deteção segura de velocidade e posição de um eixo Tempo de resposta rápido com Fast Channel Task integrado com tempo de processamento garantido de 2 ms Funções de segurança completas relacionadas com a velocidade e a posição para a monitorização do acionamento IEC 61800-5-2 integradas no fi rmware Monitorização da velocidade Monitorização de RPM Monitorização de paragem Monitorização do sentido de rotação Dimensão incremental segura Monitorização da paragem de emergência Monitorização da posição Monitorização da gama de posições Monitorização da gama de tendências Monitorização da posição alvo Saídas de impulsos para deteção de curto-circuito cruzado de sinais de entrada digitais Saídas de relé monitorizadas para funções relevantes para a segurança Saídas semicondutoras seguras comutáveis pn-, pp-switching para funções relevantes para a segurança Parametrização orientada para o plano de funções Gestão de parâmetros para módulos de expansão no aparelho básico Funções de diagnóstico abrangentes integradas Indicação de estado codificada através de ecrã frontal de 7 segmentos e LEDs de estado Permite a ligação de 2 encoders rotativos por eixo (SSI, SinCos, TTL, Proxy) a interface do 2º encoder também suporta HTL (200 kHz), SinCos High-Resolution e Resolver
