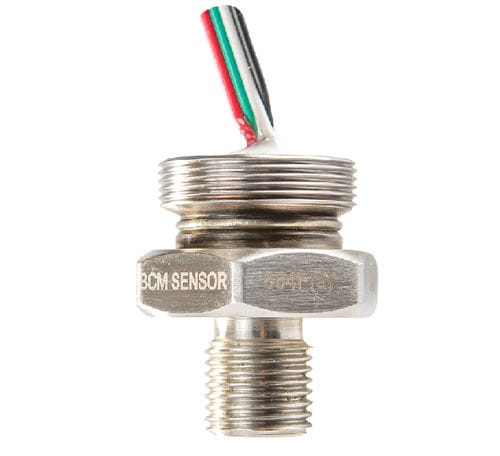

Sensor de pressão relativa 664F(C)

strain gaugeanalógicocom rosca

O modelo 664F(c) sensor de pressão (PS) apresenta uma estrutura monobloco, ou seja, o seu diafragma e a sua caixa são maquinados a partir de uma peça de aço inoxidável. Esta característica pode evitar a utilização de qualquer O-ring dentro do PS e aumenta drasticamente a fiabilidade do PS. A caixa do sensor e o diafragma formam uma estrutura da cavidade interna. Todos os materiais da cavidade interna são feitos de aço inoxidável 17-4PH e terão contacto directo com o meio de pressão. O mesmo que 664F(f), o 664F(c) PS tem um extensômetro de folha metálica (por exemplo, extensômetro tipo BCM KA) colado no seu diafragma para formar o circuito da ponte de Wheatstone. Graças ao extensómetro de folha metálica, o PS da série 664F tem um efeito de temperatura mais baixa entre todas as PS da BCM SENSOR. Para se adaptar a diferentes aplicações de pressão, a caixa de 664F(c) PS pode ser personalizada para ter uma variedade de roscas (por exemplo, G1/4) e hexágono (por exemplo, SW27) para a instalação mecânica desta PS. Estão disponíveis vários sinais de saída, por exemplo, sinal mV/V directamente do circuito da ponte de Wheatstone, sinal ratiométrico de 10%~90%V, ou sinal digital dos protocolos I2C ou SPI através de um SSC (sensor condicionado de sinal) que é fixado na parte de trás do PS. O 664F(c) PS é principalmente utilizado para construir transmissores de pressão adicionando tanto um SSC na sua parte de trás, uma caixa para SSC através dos seus fios M24x1 e um conector tanto para alimentação como para saída de sinal.
