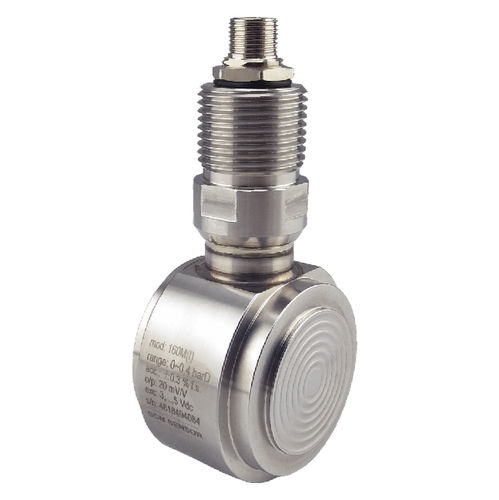

Transdutor de pressão diferencial 160M

de silíciopiezorresistivoanalógico

O modelo 160M é um transdutor de pressão diferencial de princípio de funcionamento piezoresistivo. Este modelo é amplamente utilizado em sistemas pneumáticos ou hidráulicos para automação industrial e controlo de processos. Por exemplo, tem sido integrado em válvulas inteligentes e sistemas de monitorização de fluxo para aplicações de pressão diferencial. Graças à concepção única dos elementos sensores integrados nos 160M, este transdutor pode proporcionar aos seus utilizadores uma elevada relação até 40 entre a pressão diferencial e a pressão estática. Além disso, o 160M pode medir pressões diferenciais até à gama de -60~+60mbar. Por outro lado, pode manter uma pressão estática até 400bar. Para efeitos de detecção de temperatura, o 160M é integrado com um díodo térmico de duas formas diferentes, o que resulta em dois circuitos disponíveis. Um circuito (5 terminais) tem o díodo térmico ligado juntamente com a ponte de Wheatstone, enquanto o outro (6 terminais) tem o díodo térmico completamente independente. Os fios da série 160M para interface eléctrica são concebidos para M27x2 (tipo I, 160M(I)) ou M56x1,5 (tipo II, 160M(II)), proporcionando uma maior aptidão para o fabrico de transmissores de pressão diferencial inteligentes.
