Sensor de pressão absoluta 101B(F)

piezorresistivoanalógicoem aço inoxidável

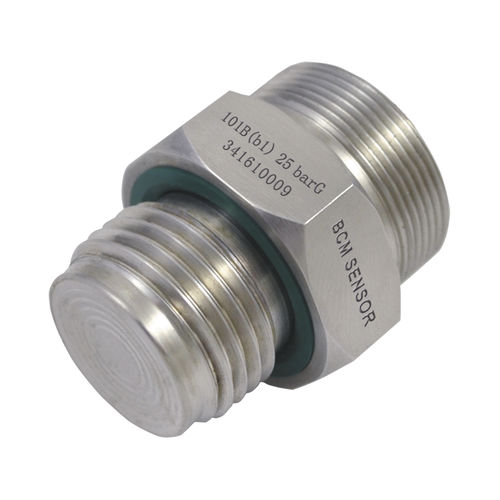

O sensor de pressão modelo 101B(f) apresenta um diafragma embutido feito de aço inoxidável 316L, que contacta directamente com o meio de pressão quando o sensor está em funcionamento. Em comparação com os sensores de pressão da série 101B(a19F, a19G, a19L), os sensores de pressão 101B(f) possuem roscas 1/2G para conexão de pressão por hexágono SW27 para instalação mecânica. Como resultado, o sensor de pressão 101B(f) pode ser facilmente transformado num transmissor de pressão adicionando tanto um SSC (sensor condicionador de sinal) na sua parte de trás como uma caixa através dos seus fios M25x1. Tal como os sensores de pressão da série 101B(a19F, a19G, a19L), dentro dos sensores de pressão 101B(f) um molde de sensor de pressão piezoresistivo é colado num cabeçalho de sensor e é completamente rodeado e coberto por óleo não-compressivo. O óleo é completamente preenchido numa cavidade que é formada pelo diafragma de descarga e pelo cabeçalho do sensor. Portanto, quando é aplicada pressão ao diafragma de descarga, o óleo transfere a pressão para a matriz do sensor, e a matriz do sensor mede a pressão. Graças à característica do diafragma de descarga em aço inoxidável, os sensores 101B(f) são capazes de medir a pressão de pasta viscosa ou de fluidos contendo partículas sólidas. O meio de pressão pode ser corrosivo ou condutivo desde que seja compatível com o aço inoxidável 316L.
