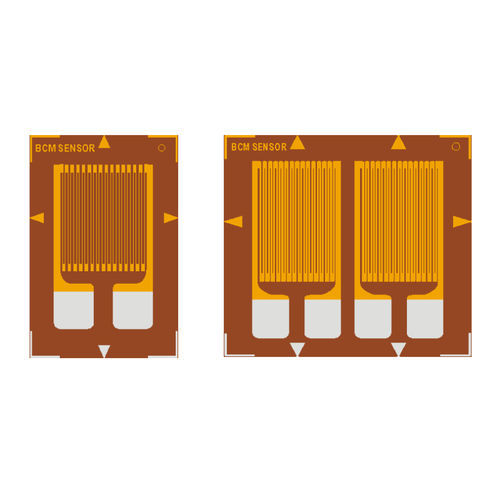

Extensômetro resistivo

de resistêncialinearde grelha simples

Os extensómetros lineares BCM SENSOR são especialmente desenvolvidos para o fabrico de transdutores de força de precisão que utilizam o princípio de funcionamento de feixe de flexão. Para efeitos desta aplicação específica, os extensómetros lineares são compensados em termos de temperatura e de fluência, e podem ser encapsulados ou abertos de acordo com os requisitos. Os extensómetros karma podem ser fabricados com compensação do módulo efectivo (EMC). Os medidores EMC destinam-se principalmente ao fabrico de transdutores de força de baixo custo, porque com os medidores EMC os fabricantes podem eliminar a utilização de resistências de compensação e obter a compensação da sensibilidade. Para a compensação da deformação, existem 18 códigos de deformação: "N10, N9, N8, ..., O, ..., P5, P6, P7″. O "N10" é o código de fluência mais negativo, enquanto o "P7″ é o mais positivo. O "O" representa um código de fluência moderado. Para um strain gauge específico, consulte o código de fluência disponível abaixo das suas dimensões na "Opção *9″ nas páginas seguintes. Para um código de fluência personalizado, consultar a BCM SENSOR. Para mais informações sobre compensação de auto-temperatura (STC), compensação de fluência e EMC de extensómetros, consultar os artigos correspondentes no sítio Web da BCM SENSOR. Material de suporte - resina fenólica modificada (F), resina de poliimida modificada (I), polieteretercetona laminada (B), poliimida laminada avançada (A), poliimida laminada (L) Faixa de temperatura de trabalho - -30~+80°C para o suporte F, -85~+150°C para o suporte I, -45~+150°C para o suporte B, -195~+200°C para o suporte A, -55~+150°C para o suporte L Tolerância de resistência - <±0.1% Dispersão do factor de calibre - 10^7 a 1000µε
