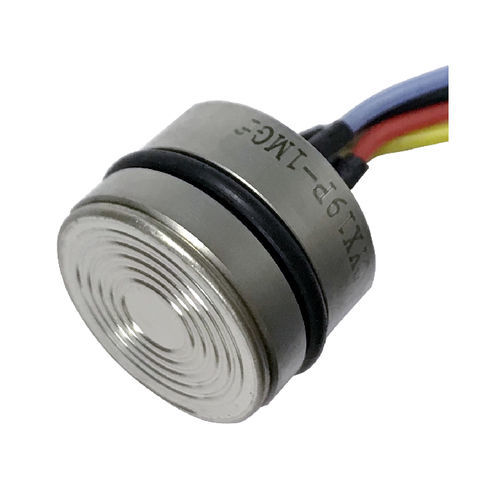

Sensor de pressão relativa 101B(a19F)

absolutapiezorresistivoanalógico

O sensor de pressão (PS) modelo 101B(a19F) é projetado com um diafragma completamente embutido na sua frente. Em comparação com o diafragma do 101B(a19G) PS, o 101B(a19F) não apresenta nenhuma aresta elevada no seu diafragma. Esta característica é especialmente útil quando o PS mede a pressão do meio de pressão pegajoso, como a pasta viscosa, ou do meio de pressão que contém partículas sólidas, como a água desperdiçada. O diafragma completamente embutido traz a 101B(a19F) PS com vantagens quando a PS é usada para constituir conjuntos de sensores 2-D ou 3-D, que são comumente usados para medir a distribuição da pressão no espaço relevante de líquidos. Tanto o seu diafragma como a sua caixa são feitos de aço inoxidável 316L. Portanto, o 101B(a19F) PS pode medir pressões de meios de pressão corrosivos e/ou condutores desde que o meio seja compatível com o aço inoxidável 316L. Tal como o 101B(a19G), o 101B(a19F) PS tem um sensor de pressão piezoresistivo integrado no interior do PS e a sua cápsula é preenchida com óleo não-compressivo. Uma variedade de sinais de saída está disponível, por exemplo, sinal mV/V diretamente do circuito da ponte de Wheatstone, sinal ratiométrico de 10%~90%V, ou sinal digital dos protocolos I2C ou SPI através de um SSC que é fixado na parte de trás do PS.
