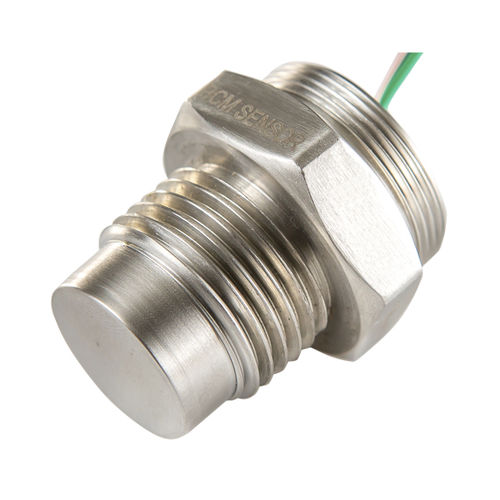

Transmissor de pressão relativa 664F(F)

de membranaanalógicoO-ring

O modelo 664F(f) sensor de pressão (PS) apresenta um diafragma de descarga. Esta característica é especialmente útil quando o PS mede a pressão quer de meio de pressão pegajoso, como pasta viscosa, quer de meio de pressão contendo partículas sólidas, como água desperdiçada. O diafragma é soldado juntamente com a caixa do sensor de modo a evitar qualquer O-ring dentro da PS para uma maior fiabilidade da PS. Tal como o 664F(c), o 664F(f) PS tem um extensor de folha metálica (por exemplo, extensor de diafragma tipo BCM KA) colado no seu diafragma para formar o circuito da ponte de Wheatstone. Graças ao extensómetro de folha metálica, o PS da série 664F tem um efeito de temperatura mais baixo entre todos os PS da BCM SENSOR. Estão disponíveis vários sinais de saída, por exemplo, sinal mV/V directamente do circuito da ponte de Wheatstone, sinal ratiométrico de 10%~90%V, 0~5V, ou sinal digital dos protocolos I2C ou SPI através de um SSC (sensor condicionador de sinal) que é fixado na parte de trás do PS. O 664F(f) PS é principalmente utilizado para construir transmissores de pressão adicionando tanto um SSC na sua parte de trás, uma caixa para SSC através dos seus fios M24x1 e um conector tanto para alimentação como para saída de sinal.
