Transmissor de nível hidrostático LV36

para líquidospara tanquesubmersível

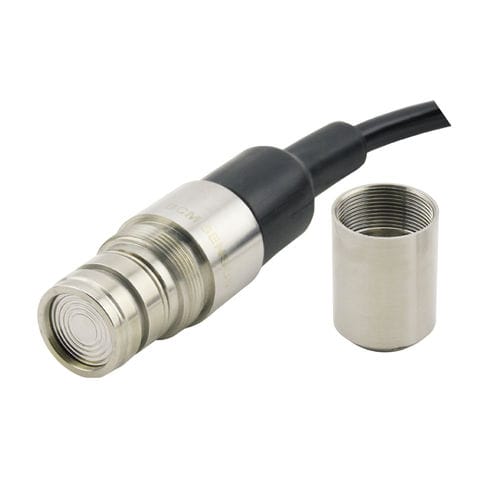

Totalmente fabricado em aço inoxidável 316L, o transdutor e transmissor de nível de líquido modelo LV36 foi concebido para ser submerso em líquido diluído para medição de nível. O princípio de funcionamento do LV36 é medir a pressão estática criada pela coluna de líquido correspondente ao nível do líquido a ser medido. A referência de medição do LV36 pode ser ou pressão absoluta ou pressão manométrica, dependendo se a pressão atmosférica precisa ou não de ser incluída na medição. Portanto, quando o LV36 é instalado em líquido, é adequado para uma grande variedade de aplicações de medição de nível. Para este efeito, a protecção ambiental do LV36 cumpre os requisitos IP68. Este modelo está integrado com um sensor de pressão 101B(a19G) da BCM SENSOR. O sensor de pressão é concebido com um diafragma de descarga, que pode ser protegido por um filtro metálico para evitar ser danificado por cascalho ou coberto por substâncias orgânicas (por exemplo, ervas daninhas) em meio líquido. Uma tampa de aço inoxidável (SS) é utilizada na frente do LV36 para encapsular completamente o sensor de pressão. Graças ao diafragma de descarga, quando a tampa de SS pode ser retirada e o LV36 pode ser instalado numa espécie de fluido viscoso, o LV36 pode ser utilizado para medir o nível de tal fluido viscoso. A referência de medição padrão é a pressão manométrica (ou relativa) que é realizada no LV36 por meio de um tubo de ventilação rígido contido no cabo eléctrico. O intervalo de medição do LV36 pode ser de 0~1 metro até 0~200 metros de coluna de água (mH2O) de precisão até 0,25%fs (fs = escala completa). No caso de um transmissor LV36, o seu sinal de saída pode ser configurado para qualquer laço de corrente (4~20 mA, padrão),
