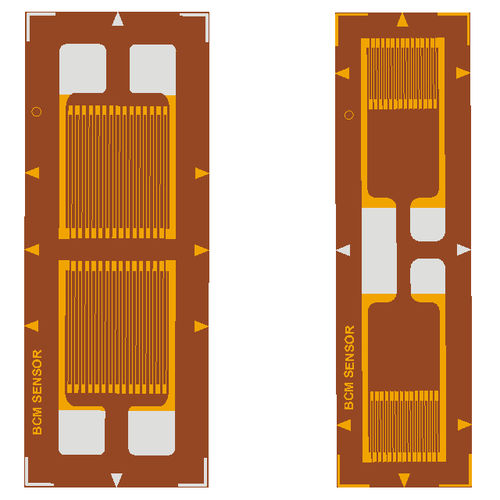

Extensômetro resistivo GB series

para análise de limitaçõesmeia ponteencapsulado

Os extensómetros BCM SENSOR de meia-ponte são especialmente desenvolvidos para o fabrico de transdutores de força de precisão que empregam o princípio de trabalho com feixe de dobra. São adequados para aplicações em que o comprimento da viga é limitado. Para efeitos desta aplicação específica, os extensómetros de meia-ponte são compensados por temperatura e fluência, e podem ser encapsulados ou abertos de acordo com os requisitos. Os medidores de carma podem ser fabricados com compensação de módulo eficaz (CEM). Os medidores de CEM destinam-se principalmente ao fabrico de transdutores de força de baixo custo, porque com os medidores de CEM os fabricantes podem eliminar a utilização de resistências de compensação e conseguir a compensação de sensibilidade. Para compensação de fluência, existem 18 códigos de fluência: "N10, N9, N8, ..., O, ..., P5, P6, P7″. O "N10" é o código de fluência mais negativo, enquanto que o "P7″ é o mais positivo". O "O" significa um código de fluência moderada. Para um strain gauge específico, por favor encontrar o seu código de fluência disponível abaixo das suas dimensões na "Opção *9″" nas páginas seguintes. Para um código de fluência personalizado, consultar o BCM SENSOR. Para mais informações sobre compensação de temperatura (STC), compensação de fluência, e CEM dos extensómetros, consulte os artigos correspondentes respectivamente no site da BCM SENSOR.
