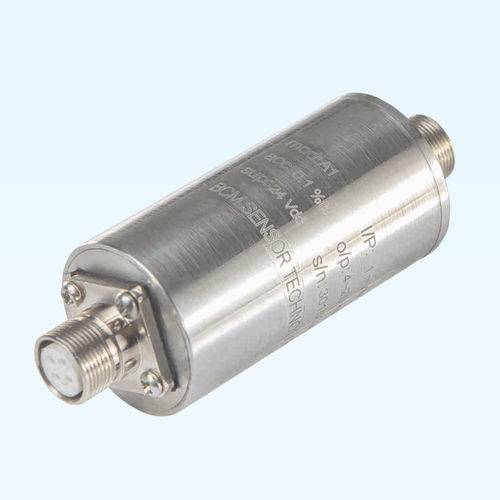

Condicionador de sinal programável A1

analógicoultrarrobustopara sensor

O Condicionador de Sinal de Sensor Analógico (SSC) modelo A1 foi concebido como um SSC de baixo perfil para ser utilizado com quaisquer sensores que sejam construídos com circuito de ponte de Wheatstone. Amplifica um sinal de entrada (i/p) milivolt de sensores para um sinal analógico padrão que pode ser directamente introduzido num PLC (controlador lógico programável) ou em qualquer sistema de aquisição de dados baseado em computador. A1 SSC pode processar a sensibilidade i/p de 1mV/V a 12mV/V e o sensor é alimentado por uma tensão de excitação numa gama de 5, ..., 10 Vdc. A1 SSC fornece uma tensão de excitação regulada de fábrica pré-definida (5, ..., 10 Vdc) ao sensor. O sinal o/p de A1 SSC pode ser ou o laço de corrente (4~20 mA), ou o sinal de tensão (0~5 Vdc ou 0~10 Vdc). O "offset" e o "span" do sinal de o/p de A1 são ajustáveis através de dois potenciómetros localizados na extremidade de o/p de A1 (consultar o diagrama abaixo). Os circuitos de A1 SSC são protegidos por uma caixa de alumínio anodizado. O SSC A1 é produzido para ter o nível de protecção ambiental IP65.
