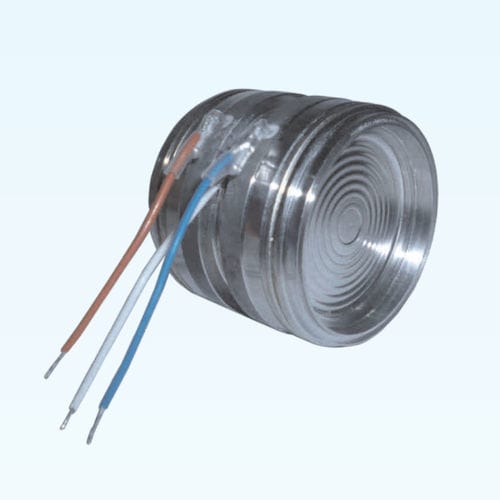

Sensor de pressão diferencial 115C

capacitivoanalógicopara oxigênio

O modelo 115C é um sensor de pressão diferencial capacitivo, baseado na tecnologia do condensador metálico BCM. O elemento sensor é composto por duas placas condensadoras estacionárias e um diafragma sensor móvel. O diafragma sensor está localizado entre as duas placas condensadoras, e forma duas câmaras separadas juntamente com cada placa condensadora. Todo o elemento sensor é embalado numa caixa de aço inoxidável 316L, que é enchida com óleo de silicone. Através do óleo de enchimento, as pressões medidas podem ser transferidas de dois diafragmas isoladores em Aço Inox 316L para o elemento sensor. Se estas duas pressões forem diferentes, a placa sensora será forçada a aproximar-se de uma das placas condensadoras. Como resultado, o sinal de saída eléctrica pode ser criado através da mudança de capacitância entre a placa sensora e as duas placas condensadoras. Para diferentes aplicações, há diferentes tipos de fluido de enchimento disponíveis para este modelo. O sensor pode ser enchido com o fluido padrão tipo A para a indústria comum de uso geral, com o fluido tipo B adequado para a indústria do oxigénio, ou com o fluido tipo C adequado para a indústria do tabaco. O 115C foi concebido para ter uma grande variedade de gamas de pressão desde 0~16 mbar de pressão diferencial (D) até 0~410 bar de pressão manométrica (G). Devido ao diafragma de grande diâmetro, o sensor é capaz de medir fluidos viscosos ou fluidos com partículas, e é também compatível com meios corrosivos. Os diafragmas Tantalum, Hastelloy-C, ou Monel estão disponíveis a pedido para aplicações de meios corrosivos mais fortes. O 115C que pode ser selado por O-rings apresenta peças molhadas com um diâmetro de 41,4mm.
