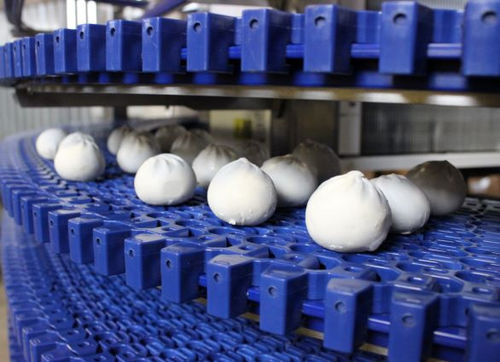

Transportador de esteira modular

em espiralpara a indústria alimentíciade resfriamento

Os transportadores em espiral oferecem uma vantagem significativa ao maximizar a colocação de produtos num espaço mínimo. A estrutura do transportador é composta por um tambor, que actua como mecanismo de acionamento, e por uma correia modular que se move em espiral à sua volta. A correia desloca-se sobre perfis apoiados e, quando atinge o fundo do tambor, regressa na secção inversa ao início do percurso em espiral. O mecanismo de acionamento do transportador em espiral pode ser implementado de duas formas: ligando diretamente o eixo do tambor ao eixo oco do acionamento do motor ou ligando o eixo do tambor ao eixo do acionamento do motor através de uma transmissão por corrente. A seleção do mecanismo de acionamento adequado depende dos parâmetros específicos do transportador em espiral. As características do transportador em espiral podem variar consideravelmente consoante a tarefa. Dados iniciais para cálculo: - A disposição do departamento em que está planeada a colocação do transportador; - Condições ambientais; - Material de construção; - Tempo de permanência do produto no tapete; - Tipo de produto; - Capacidade do produto; - Parâmetros geométricos do produto; - Articulação com outros equipamentos do departamento. Após o processamento da especificação dos requisitos é efectuado o cálculo dos parâmetros básicos de construção: - Número de camadasIMG 1974 - O diâmetro do tambor - A largura e o tipo de correia - Altura dos níveis - A direção do enrolamento (sentido horário ou anti-horário) - Disposição das secções de entrada e de saída do transportador - O comprimento das secções de entrada e de saída - A altura de entrada e saída do transportador - Velocidade de rotação do tambor
