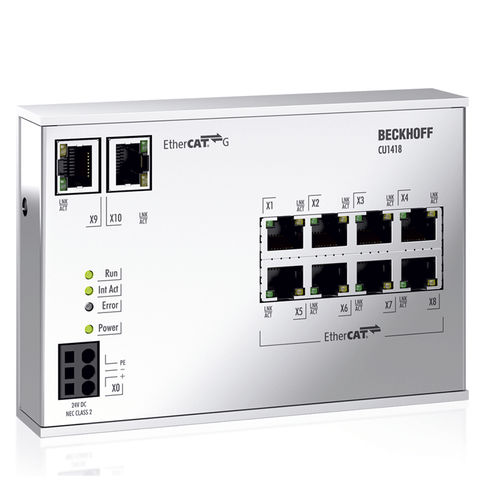

Hub de portas Ethernet CU1418

Os controladores do ramo EtherCAT G permitem a conversão transparente das taxas de transmissão do EtherCAT G e do EtherCAT. O CU1418 tem duas portas marcadas para integração numa rede EtherCAT G. Oito segmentos EtherCAT e/ou EtherCAT G podem ser acoplados através de um outro porto de ramificação. Tarefa dentro do sistema EtherCAT - acoplamento dos ramos EtherCAT a uma rede EtherCAT G Meio de transferência de dados - cabo Ethernet/EtherCAT (mín. Cat.5), blindado Interface de autocarro - 10 x RJ45 Distância entre estações - máximo. 100 m (1000BASE-T) Protocolo - EtherCAT Atraso - aprox. 1 µs por porto Taxas de transferência de dados - segmento principal 1 Gbit/s, ramo 100 Mbit/s Configuração - TwinCAT Alimentação - 24 (18...30) V DC, ligação de 3 pinos (+, -, PE) Temperatura de funcionamento/armazenamento - 0...+55 °C/-25...+85 °C Humidade relativa - 95 %, sem condensação Resistência a vibrações/choques - em conformidade com a norma EN 60068-2-6/EN 60068-2-27 Imunidade/emissão EMC - em conformidade com a norma EN 61000-6-2/EN 61000-6-4 Proteger. classificação/instalação pos. - IP20/variável Aprovações/marcações - CE
