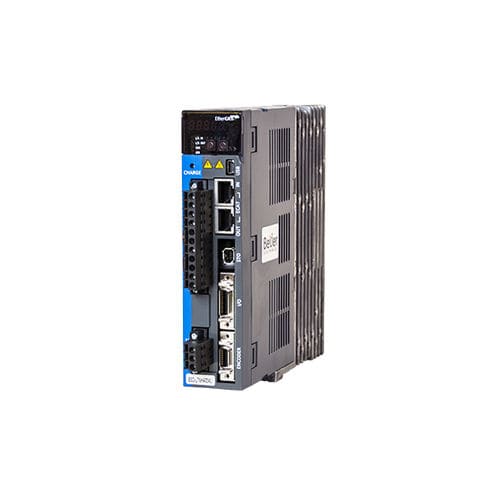

Servoconversor monofásico BSD-L7NHA001U-2

trifásicosíncronoanalógico

-Nó escravo do EtherCAT -Tensão de entrada 1 ou 3 fases 200-240 VAC -Potência de saída 100 W -Corrente de saída 1.4 A -Autodetecção e adaptação de motores -Codificador universal -Segurança STO Mecânica Classe IP - IP20 Tamanho - 169x38x172,5 mm Peso - 1,0 kg Condições ambientais Ambiente - Interior numa área livre de gases corrosivos ou combustíveis, líquidos, ou pó. Humidade - 90% RH ou menos (sem condensação) Gama de temperaturas - Funcionamento: 0 a 50 C°, Armazenamento: -20 a +65 C° Classificações de entrada Tensão de alimentação de controlo - 200 a 230VAC Tensão de alimentação de rede - 1 ou 3 fases 200-230VAC Capacidade de sobrecarga - 300 % durante 3 s Frequência de fornecimento - 50 a 60 Hz Flutuações de voltagem - -15 a +10% Classificações de saída Potência nominal - 100 W Codificador Tipo de codificador - Quadratura(Incremental) BiSS-B, BiSS-C(Absoluto, Incremental) Tamagawa Serial(Absoluto, Incremental) EnDat 2.2 Sinusoidal, Salão Analógico Regenerativo Resistência de travagem integrada - Sim Transístor de travão incorporado - Sim Travagem dinâmica Travão dinâmico - Sim Especificações de controlo Modos de controlo - Perfil Modo Posição Perfil Perfil Modo Velocidade Modo Binário Modo Cíclico Síncrono Modo Cíclico Síncrono Velocidade Modo Cíclico Síncrono Binário Modo Homing Resposta de frequência - máximo 1Khz ou superior (quando se usa um codificador de série de 19 bits) Gama de controlo de velocidade - máximo 1:5000 Repetibilidade do controlo de binário - Dentro de ±1% Modos de afinação - Afinação de ganho automático On line Filtros de ressonância Supressão de vibração Terminais de controlo Entradas analógicas - Gama de tensão de entrada : -10[V] ~ +10[V] Função : Limite de binário analógico Total 1 canal de entrada (não atribuível) Saídas analógicas - Total 2 canais de entrada (alocáveis)
