Desempenho e Finalidade

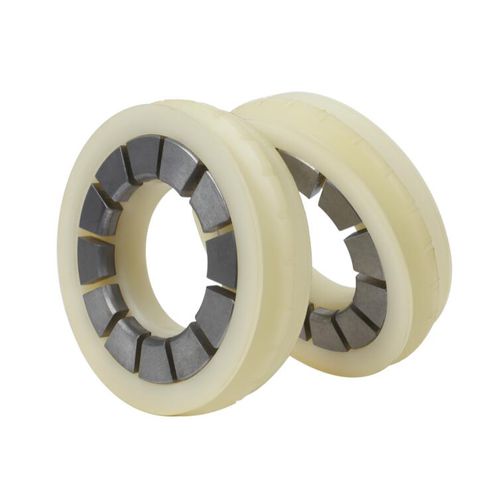

1.O componente de vedação é composto por um anel de vedação de poliuretano e por suportes em forma de leque. É utilizado principalmente no teste de pressão de tubos de aço por máquina hidroestática de teste
2.No estado não operacional entre o anel de vedação e a superfície da tubulação de aço existe uma folga. Quando líquido hidráulico é aplicado no exterior do anel de vedação, o anel é pressionado para fechar firmemente a superfície da tubulação de aço, e então o teste de pressão pode ser realizado
3.Otimização dos lábios: sob pressão periférica, a superfície dos lábios e ranhuras se encaixam mais de perto, e quanto maior a pressão, melhor será a vedação dos lábios.
4.Os suportes em forma de leque, na premissa de aumentar a força do anel de vedação, podem encolher e expandir-se no sentido radial com o anel de vedação.
5.É aplicável ao teste de pressão da carcaça, tubulação, tubo de gás natural e outros tubos de aço. Também tem sido utilizado na inspeção de vazamento da tubulação de aço, conexão, juntas soldadas e vedação para a válvula de alta pressão.
Condições de trabalho
Pressão de trabalho: ≤ 120 MPa
Temperatura de trabalho: -20 a +80℃
Meio de trabalho: água, emulsão, óleo hidráulico
Material: Poliuretano
---
