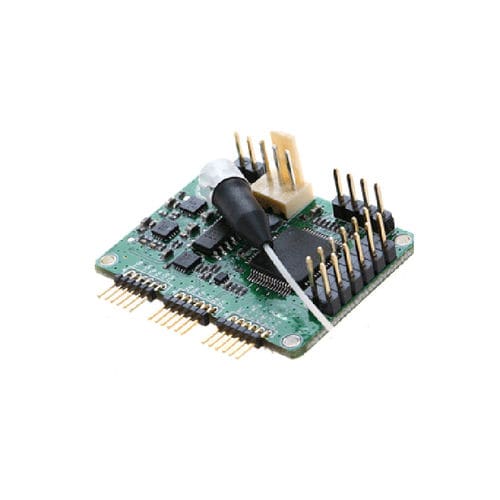

Placa controladora MZM

O controlador de polarização do modulador Rofea é especialmente projetado para moduladores Mach-Zehnder para garantir um estado de operação estável em vários ambientes operacionais.Com base em seu método de processamento de sinal totalmente digitalizado, o controlador pode fornecer desempenho ultraestável. O controlador injeta um sinal de pontilhamento de baixa frequência e baixa amplitude junto com a tensão de polarização no modulador.Ele continua lendo a saída do modulador e determina a condição da tensão de polarização e o erro relacionado.Uma nova tensão de polarização será aplicada posteriormente de acordo com a medição anterior.Desta forma, o modulador funciona sob tensão de polarização adequada. Recurso • Controle de tensão de polarização em Pico/Nulo/Q+/Q− • Controle de tensão de polarização em ponto arbitrário • Controle ultrapreciso: taxa de extinção máxima de 50dB no modo Null; Precisão de ±0,5◦ nos modos Q+ e Q− • Baixa amplitude de pontilhamento: 0,1% Vπ no modo NULL e modo PEAK 2% Vπ no modo Q+ e modo Q− • Alta estabilidade: com implementação totalmente digital • Perfil baixo: 40 mm (L) × 30 mm (P) × 10 mm (A) • Fácil utilização: Operação manual com mini jumper; Operações OEM flexíveis através do MCU UART2 • Dois modos diferentes para fornecer tensão de polarização: a. Controle de polarização automático b.Tensão de polarização definida pelo usuário
