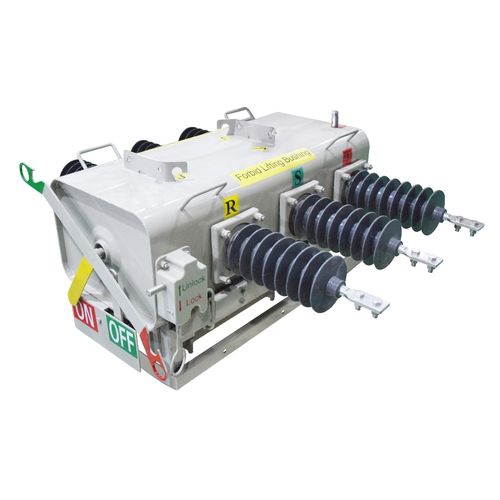

Chave seccionadora sob carga isolada com gás SF6 PGS

para distribuição elétricapara ambiente externopara instalação em poste

Visão geral O interruptor de carga com isolamento a gás PGS SF6 é aplicado no sistema de distribuição de energia da linha aérea onde a tensão nominal é de 12kV, a corrente nominal é de 630A, a frequência nominal é de 50Hz. Quando há falha no circuito, ele pode isolar oportunamente a seção de falha, recuperar a alimentação de energia da seção sem falha. O produto tem três meios de operação: mannul, motor e controle remoto. Ele poderia realizar a função automatizada da rede de distribuição de energia. Descrição 1. SF6 gas： - Pressão padrão do gás: 0,035 MPa ( ou seja, 0,35kg-f/cm2-G, 20℃) ; - Aí se equipa o manómetro de gás, que pode monitorar a pressão do gás. O pressostato é outra opção, ele pode operar o circuito a ser bloqueado quando a pressão do gás estiver abaixo de um valor ajustado (0,1~0,2kg-f/cm2-G); - Para evitar que o invólucro expluda e os objectos internos se dispersem, é utilizado o dispositivo à prova de explosão. A pressão de ruptura da placa à prova de explosão é de 1,0 ~ 2,0 kg-f/cm2-G, o dispositivo à prova de explosão é instalado no outro lado do punho de operação, para garantir a segurança do operador; 2. Carcaça e vedação - O interruptor e o mecanismo são selados em um tanque que é preenchido com gás SF6, a carcaça é feita de chapa de aço inoxidável de 3mm de espessura, soldada por arco de argônio arte de soldagem, e sendo tratada anti-ferrugem; - Entre a bucha de porcelana e o interruptor, e, o cabo de operação e o mecanismo de operação, existem 3 camadas de material de vedação especial NBR (borracha nitrilo butadieno) - O suporte de instalação está equipado com o interruptor, há gancho de elevação, parafusos, furos para parafusos na carcaça e todas as peças metálicas de instalação são feitas de peças de aço galvanizado;
