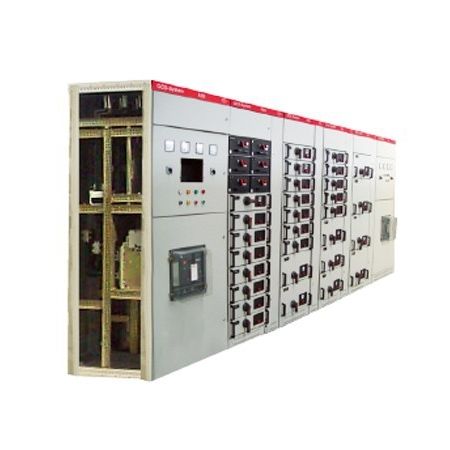

Quadro de distribuição de baixa tensão GCS

Visão geral O produto está na posição de liderança do mercado nacional que pode ser aplicado na rede de distribuição de energia, centro do motor, controle, compensação reativa, etc. sob as condições de corrente alternada trifásica, tensão nominal não superior a 380V, e corrente nominal até 4000A Descrição Características do produto - Para a armação é utilizado aço aberto tipo 8MF, na armação principal existem orifícios de montagem (E = 20mm e 100mm, Φ9.2mm) , o que o torna flexível e conveniente para ser montado. - O compartimento do barramento, o compartimento do cabo e o compartimento funcional estão separados um do outro. - O barramento horizontal está disposto em modo paralelo, o que aumenta a capacidade de resistência anti curto-circuito do barramento. - O compartimento do cabo é projetado para ser convincente para instalar o cabo. - O módulo de altura da gaveta é de 160mm. A gaveta muda apenas nas dimensões de altura e as dimensões de largura e profundidade são sempre as mesmas. Assim, a gaveta da mesma unidade funcional tem uma boa intercambialidade. A corrente nominal de cada unidade é de 400A e inferior. - Os sinais óbvios sobre OPEN, CLOSED, TEST, DISABLED são marcados nos painéis das gavetas. Na unidade de gavetas existem dispositivos mecânicos de interbloqueio equipados. Cada unidade de gaveta é independente, tanto do tipo extraível como do tipo fixo são fornecidos, qualquer combinação deles pode ser realizada quando necessário. - O nível de protecção do invólucro é IP30 ou IP40, outras opções também são fornecidas de acordo com as necessidades do utilizador. Parâmetros Tensão nominal 380V Corrente nominal 1000(Barramento Vertical)/3150(Barramento Horizontal) Tempo curto avaliado para suportar a corrente 50kA Corrente nominal de pico suportada 105kA Classificação IP IP3X, IP4X
