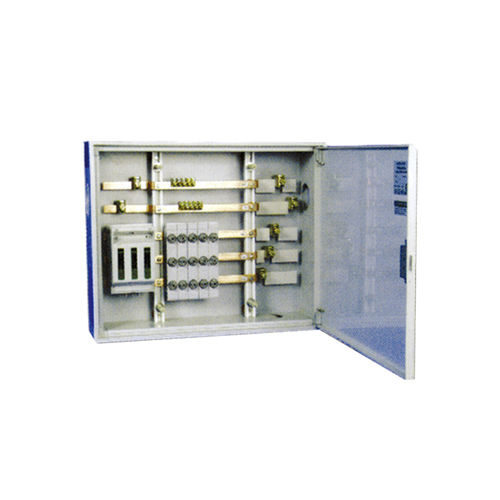

Painel elétrico metálico LDF-0.4 series

em compósitopara ambiente externocompacto

Visão geral LDF - O gabinete seccionador de baixa tensão da série 0.4 adota material composto para isolamento do gabinete e do barramento; o gabinete pode ser livremente configurado de acordo com as exigências do cliente. Pode ser usado como quadro de distribuição, seccionador, caixa de medição, caixa de controle, ou caixa de alimentação. O gabinete é compacto, de fácil montagem; e todos os componentes são blindados e isolados. Por isso, é palpável e não há perigo de incêndio causado por descargas. Descrição Características do produto Invólucro feito de material compósito - Estrutura da placa, de fácil montagem e custo efetivo. - A expectativa de vida útil do invólucro de material composto é de 8 a 10 vezes maior do que o invólucro metálico tradicional - O invólucro é adequado para a instalação de diferentes componentes eléctricos e contadores. - O invólucro não tem aresta convexa e é capaz de suportar alta resistência ao impacto. É adequado para aplicação ao ar livre. Isolador de fusíveis - Alta capacidade de ruptura 80 kA, operação ao vivo de um pólo disponível, segura e confiável. - Estrutura modular, fácil montagem, operação conveniente. - Excepto material condutor, tudo feito de material amigo do ambiente. - Fácil de alterar o nível de corrente do fusível (abaixo do nível máximo de corrente permitido). Parâmetros Norma IEC/EN 60 947-3 Fusível de acordo com a norma EN 60 947-3 Tipo de aplicação AC 23B/400V AC 22B/500V AC 21B/690V AC 22B/400V Função nominal de proteção contra curto-circuito (Com fusível) 80kA 400V Tensão Nominal Suportável 6kV Corrente nominal de trabalho do barramento 160、250、400、630、1250,1600A IP Rating of Primary Equipments 100、125、160、250、400A
