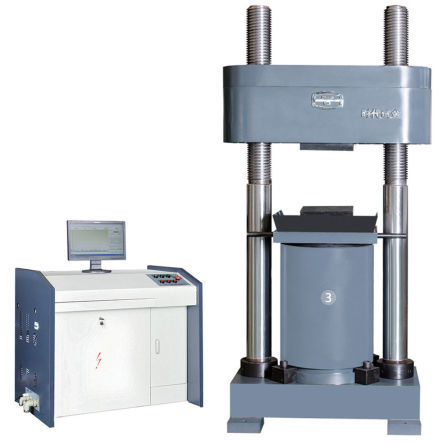

Máquina de ensaio de compressão YAW-2000D

controlada por computadorpara borrachapara concreto

A máquina de teste de compressão servo-hidráulica controlada por computador YAW-2000D é composta por estrutura de carga, fonte de óleo servo, armário de controlo, computador, etc. Adopta carga hidráulica, transdutor de pressão de óleo para medir a carga, controlo automático do processo de ensaio pelo sistema servo-hidráulico PC. O ecrã do PC apresenta os dados de teste e a curva, com análise de dados, armazenamento e função de impressão. A estrutura de carga é uma estrutura de torre de parafuso duplo; a cabeça cruzada está ligada ao parafuso principal através da porca do parafuso. A parte inferior do parafuso principal é fixada na base por anel de pressão e porca de parafuso. Motor montado na cruzeta, roda de corrente e porca de rotação da corrente, inverte a direção do motor para conduzir a cruzeta para cima e para baixo. A placa superior é unida à cruzeta através de parafusos; o bloco de pressão fixa o cilindro de óleo no centro da base. O pistão e a mesa de trabalho são ligados por parafusos; o cilindro inferior e a base da esfera são fixados na bancada de trabalho por pino de encaixe. Quando o óleo entra no cilindro de óleo, o pistão é empurrado para cima, de modo a elevar a mesa de trabalho e o cilindro inferior, para depois carregar a força na amostra. Normas De acordo com ou excedendo os requisitos do GB/T5224-2003. Aplicações É usado principalmente para vários testes de compressão de materiais. Tais como cimento, betão, tijolo de diversos materiais, bandeja de borracha, componente de betão, resistência anti-compressão de componentes metálicos. - Capacidade máxima (KN) : 2000 - Gama de medição: 4%-100% de FS - Erro relativo de leitura: ≤±1% - Distância máxima entre dois pratos (mm) : 500 - Tamanho da placa de compressão (mm) : 250*250 - Curso máx. do pistão (mm) : 200 - Velocidade máxima do pistão (mm/min) : 35 - Folga da coluna (mm) : 540 - Potência do motor da bomba de óleo (KW) : 1.5 - Potência do motor em movimento (KW) : 0.75
