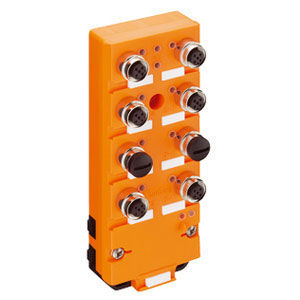

Módulo E/S digital 0910 ASL 438

AS-Interfacecom 4 entradas digitaiscom 4 saídas digitais

Número de encomenda:107971 Tipo:0910 ASL 438 Descrição:Módulo de cabo plano AS-Interface com 4 entradas digitais para sensores de 2 ou 3 fios e 4 saídas digitais para conectar atuadores padrão, soquete M12, interface infravermelha para o endereçamento Disponibilidade:disponível Diagnóstico Falhas periféricas como curto-circuito ou sobrecarga são relatadas como diagnóstico de grupo para o mestre. Além disso, há um LED de diagnóstico em cada escravo. Nota Este módulo AS-Interface está em conformidade com a especificação AS-i 3.0 e só pode ser operado com um master, que também suporta a versão 3.0. Os canais de entrada e saída estão ligados em pares no lado do sinal. Isto permite uma maior variedade de ligações (ver atribuição de pinos). Ao conectar um sensor/atuador de canal duplo para o soquete de entrada/saída 1 ou 3, os soquetes 2 e 4 não podem ser conectados com outro sensor/atuador devido ao cabeamento cruzado das entradas/saídas. O uso de estes produtos em meios agressivos devem ser verificados em casos individuais. Sujeito a alterações técnicas! Cor da caixa laranja Características do produto Resistência ao óleo, resistência EMC, resistência à vibração Classificação Módulos Belden classe I/O com Entradas e Saídas Digitais (DI/DO) Lumberg-Automação da marca Belden Dados mecânicos Peso 300 g Dimensões (L x A x P) 60 mm x 152 mm x 35,8 mm Condições ambientais Temperatura ambiente -25 ºC ... 80 ºC Grau de protecção (IP), montado IP67 Materiais Material da carcaça / Corpo moldado PUR Aprovações Aprovações pendentes na UL Sistema de ônibus Sistema de barramento de campo AS-Interface Versão 3.0 Conexão de barramento Conexão de cabo plano ASI Indentificação do dispositivo perfil AS-Interface: S-7.A.7; configuração de E/S: 7 hex; código de identificação: Um código hexadecimal; ID2: 7 hexadecimais
