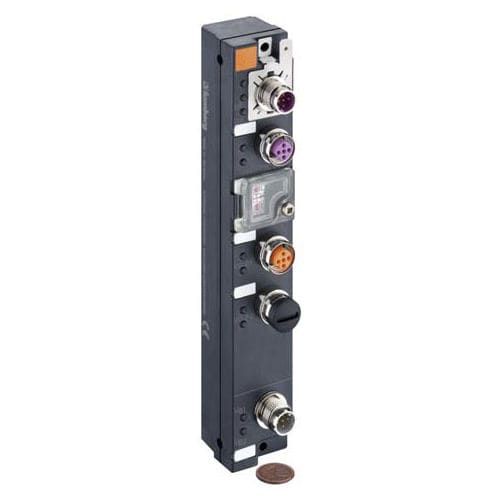

Acoplador de barramento 0940 CSL 601

eletrônicode E/Sde barramento CANopen

Ordem No.:89975 Tipo0940: CSL 601 Descrição:LioN-Link BusHead IP 67 módulo acoplador de barramento, CANopen®-Slave, para a conexão entre o barramento de campo de nível superior e os módulos de E/S independentes do barramento de campo, com conexão de barramento M12, chaves giratórias para endereçamento, conexão M12 LioN-Link, conexão de fonte de alimentação M12. Padrão: Bushead para módulos padrão LioN-Link. Disponibilidade:disponível Diagnóstico Diagnóstico do estado da comunicação, avaria do módulo e falhas de periferia no sistema Link Nota Um máximo de 16 módulos de E/S LioN-Link pode ser operado neste BusHead. A aplicação destes produtos em ambientes agressivos deve ser sempre verificada antes de usar. Especificações sujeitas a alteração. Cor da caixa preta Características do produto Resistência à vibração, resistência ao óleo Classificação Belden classe LioN-Link BusHeads Lumberg-Automação da marca Belden Dados mecânicos Peso 200 g Dimensões (L x A x P) 30 mm x 182,4 mm x 40,4 mm Condições ambientais Temperatura ambiente -10 ºC ... 60 ºC Grau de protecção (IP), montado IP67 Materiais Material da carcaça / Corpo moldado PBT Aprovações Aprovações UL Sistema de ônibus Sistema de barramento de campo CANopen® Ligação de autocarro M12, Um codificado Número de contactos 5 Taxa de transmissão 1 Mbit/s Faixa de endereço 1 dez. ... 99 dez. Interruptores de endereços rotativos 1 dez. ... 99 dez. Endereço por defeito 63 dez. Interface de Abastecimento Fieldbus Interface de Abastecimento de Fieldbus US Tensão nominal (interface de alimentação de barramento de campo) 24 V DC Faixa de tensão (interface de alimentação de barramento de campo) 11 - 30 V DC Consumo de corrente (Interface de Alimentação de Fieldbus) 10 mA Proteção contra inversão de polaridade (Supply Fieldbus Interface) Sim Indicador de Função (Interface de Alimentação de Fieldbus) LED verde
