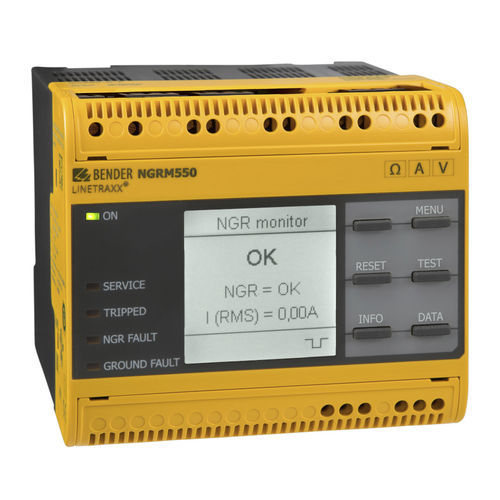

Sistema de monitoramento de resistência de ligação de terra LINETRAXX® NGRM550

de transformadorEthernetMODBUS

O NGRM550 Neutral Grounding Resistor Monitor detecta falhas de resistência à terra e falhas de terra. Destina-se a ser utilizado em transformadores e geradores aterrados de baixa resistência utilizados em sistemas de energia comercial e industrial. Nestes sistemas, os monitores NGRM550: - Corrente através da resistência de aterramento neutro - Tensão entre o ponto estrela do transformador e a terra (queda de tensão através do NGR) - Falha do NGR (aberto), incluindo falha de ligações entre neutro e terra Um benefício para muitos utilizadores é a interface de utilizador multilingue que permite o conforto da leitura de valores e programação na sua língua nativa. É uma solução ideal que é fácil de adaptar às aplicações LRG existentes ou de instalar de fábrica em novos pacotes LRG. Se os clientes preferirem, podem facilmente programar o relé através do webserver incorporado. O NGRM550 pode ligar-se facilmente a um sistema de supervisão com comunicações Modbus TCP/IP ou RTU. As capacidades estendem-se até 25 kV e 2.000 A. - Determinação da RNGR com métodos de medição passivos e activos - Monitorização contínua do RNGR mesmo que a instalação seja desenergizada - Alarme ou tropeçar em falha no solo - Monitorização do actual INGR - Monitorização da tensão UNGR - Comunicação Ethernet - Webserver - Selecção linguística (inglês, alemão, espanhol, francês) - Botão de teste (interno, externo) com/sem tropeçar - Análise FFT dos sinais de medição - Relé para detecção de falhas de terra e falhas de resistência - Relé para desligamento da instalação após um tempo configurável - Pode ser combinado com RCMS... para desligamento automático dos alimentadores - Interface gráfica do utilizador - Ampla gama de tensão de alimentação - Alcance de utilização até 2.000 m AMSL
