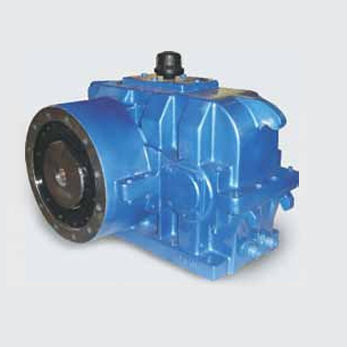

Redutor de engrenagens cônicas SBH

de engrenagens helicoidaiscoaxialpara extrusora de rosca simples

As unidades de engrenagens para extrusoras ELECON Make são o resultado de uma extensa pesquisa e desenvolvimento internos. As caixas de engrenagens são concebidas para satisfazer os requisitos e as condições encontradas no processo de extrusão. É necessário um binário elevado para pressurizar e plastificar o material de moldagem, pelo que os redutores são concebidos em conformidade. A chumaceira axial de rolos esféricos é utilizada na linha de saída para absorver o impulso axial elevado. As unidades estão disponíveis na disposição do eixo direito. As unidades de engrenagens da extrusora ELECON estão equipadas com um rolamento axial esférico alargado montado à frente da caixa. Este design inteligente separa as cargas externas da parte da caixa que transmite o binário. Incorporámos a última geração de rolamentos que redefine literalmente os limites de conceção dos rolamentos autocompensadores de rolos. De acordo com as suas funções, estes conjuntos são concebidos independentemente uns dos outros. Gama de produção: - A série SBH é composta por tamanhos de 110 a 315; com rácios de 6,3 a 22,4; abrangidos por este catálogo. Todas as relações são redutoras e definidas como a relação entre a velocidade de entrada e a velocidade de saída. As relações de dupla redução são exactas com uma precisão de ±3%. - Rolamentos axiais de rolos autocompensadores das séries 293....E e 294....E. - Os veios de saída ocos são normalmente fabricados com chaveta simples; no entanto, também podem ser fornecidos furos com chaveta dupla ou estriados, mediante requisitos específicos. - Chaves e rasgos de chaveta nos veios de acordo com a norma DIN6885. - As unidades podem ser operadas em qualquer direção de rotação
