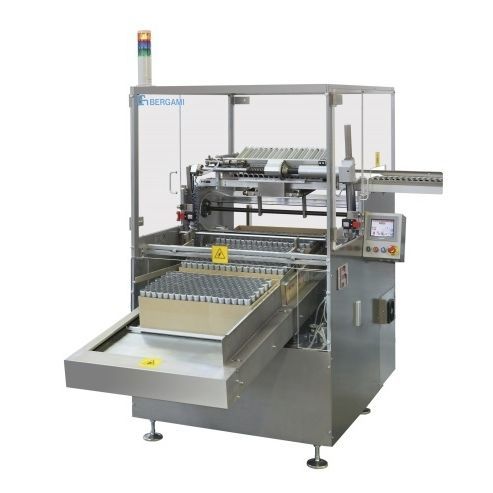

Sistema de descarga de enchimento CT

automático

As caixas carregadas com tubos vazios, com as extremidades dos tubos abertos viradas para cima, são colocadas manualmente no transportador e empurradas para a posição de recolha dos tubos através de olhais de acionamento instalados na corrente do transportador. Assim que os tubos se encontram na posição apropriada, os mandris num ancinho de recolha são mergulhados nas extremidades abertas dos tubos. A primeira fila de tubos é levantada da caixa, girada através do transportador de alimentação de tubos e retirada no transportador por um ancinho de retirada, de onde os tubos são finalmente transportados para a máquina de enchimento de tubos. A caixa de tubos é esvaziada fila a fila. A configuração da máquina para um tamanho de tubo diferente é bastante simples: selecciona-se um programa diferente na HMI da máquina e os novos valores são definidos nos contadores digitais. Os ancinhos de recolha e de extração do tubo são trocados para corresponderem ao novo diâmetro do tubo. A máquina está agora pronta para o novo tamanho de tubo. A série de máquinas de alimentação de tubos CT vem com o seu próprio acionamento e pode ser configurada e operada como uma unidade autónoma sem a máquina de enchimento de tubos. Especificações técnicas - Diâmetro do tubo (mm) 12,7 - 60 - Comprimento total do tubo (mm) 75 - 250 - Dimensões máximas da caixa (mm) 650x450x260 - Produção (tubos/minuto) 300
