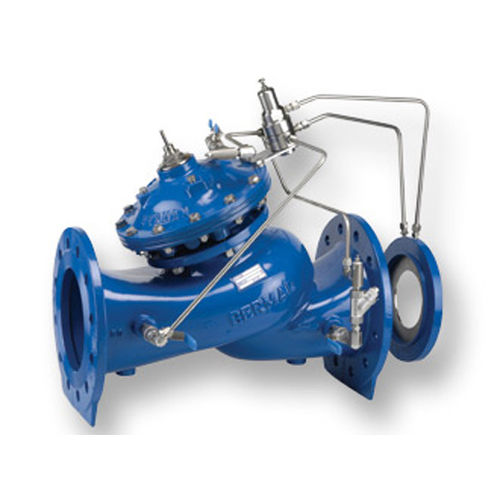

Válvula de gatilho WW-770-U

de acionamento hidráulicode controle de vazãode distribuição

A Válvula de Controle de Vazão Modelo 770-U é uma válvula de controle operada hidraulicamente e acionada por diafragma, que mantém a vazão máxima predefinida, independentemente de flutuações na demanda ou variações da pressão do sistema. •Acionada pela pressão da linha — operação independente •Sensor de fluxo hidráulico (instalação a montante) oSem peças móveis oSem componentes eletrônicos oSem necessidade de alinhamento de fluxo •Reparo em linha — fácil manutenção •Design em câmara dupla oReação moderada da válvula oDiafragma protegido •Design flexível — fácil inclusão de recursos •Variedade de acessórios — adequação perfeita à missão •Corpo amplo em “Y” ou angular — perda de pressão minimizada •Fluxo semirreto — vazão não turbulenta •Sede elevada em aço inoxidável — resistente a danos por cavitação •Passagem plena, livre de obstáculos — confiabilidade indiscutível •Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo Aplicação típica Redes de Distribuição O projeto do sistema parte da faixa de vazão esperada, o que determina os principais componentes do sistema: Estações de bombeamento: características, local, quantidade Linhas de alimentação: disposição, classe, tamanho Reservatórios: local, volume, altura manométrica Desvios significativos da vazão de projeto podem interromper o abastecimento de água ou, até mesmo, danificar componentes do sistema. O design, a instalação e o uso apropriados do Modelo 770-U protegem o sistema contra o fluxo excessivo. Quando a redução da pressão também for necessária, escolher o Modelo 772-U em vez do Modelo 770-
