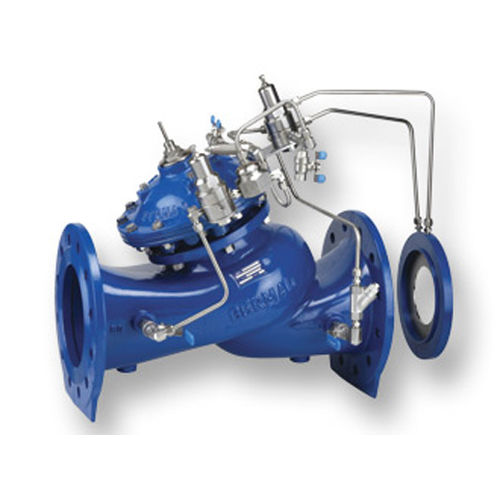

Válvula de diafragma WW-792-U
de acionamento hidráulicoredutora de pressãopara água

Válvula de diafragma - WW-792-U - BERMAD CS Ltd - de acionamento hidráulico / redutora de pressão / para água
Válvula de diafragma - WW-792-U - BERMAD CS Ltd - de acionamento hidráulico / redutora de pressão / para água
Guardar nos favoritos
Comparar


Características

Tipo
de diafragma
Acionamento
de acionamento hidráulico
Função
redutora de pressão
Fluido
para água
Corpo
reta, Y
Outras funções
de redução, para alimentação
DN

MÁX: 600 mm
(23,622 in)

MÍN: 40 mm
(1,575 in)

Pressão

MÁX: 25 bar
(362,6 psi)

MÍN: 0,5 bar
(7,3 psi)

Temperatura

60 °C
(140 °F)

Descrição

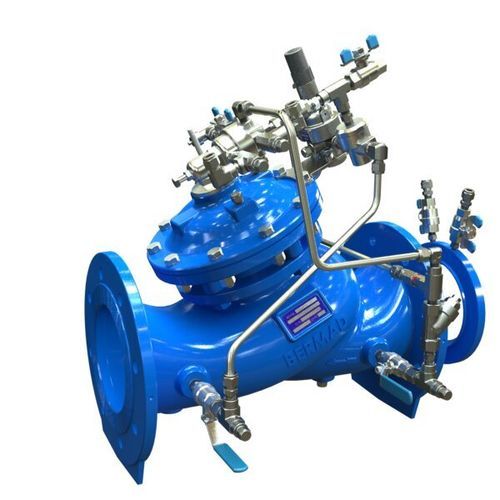

A Válvula de Controle de Ruptura e Redutora de Pressão Modelo 792-U é uma válvula operada hidraulicamente e acionada por diafragma com duas funções independentes. Quando a vazão estiver abaixo do ajuste, ela reduz de uma maior pressão de montante para uma menor pressão predefinida a jusante, independentemente de flutuações na demanda ou variações da pressão de montante. Ao detectar uma vazão superior ao ajuste, ela fecha de forma estanque e bloqueia (até que seja restaurada manualmente). •Acionada pela pressão da linha — operação independente. •Sensor de fluxo hidráulico (instalação a montante) -Sem peças móveis -Sem componentes eletrônicos -Sem necessidade de alinhamento de fluxo •Piloto hidráulico sensível — janela de ajuste estreita. •Reparo em linha — fácil manutenção. •Design em câmara dupla - Reação moderada da válvula - Diafragma protegido •Corpo amplo em “Y” ou angular — perda de pressão minimizada. •Passagem plena, livre de obstáculos — confiabilidade indiscutível. •Sede elevada em aço inoxidável — resistente a danos por cavitação. •Fluxo semirreto — vazão não turbulenta. •Plugue de redução de fluxo de orifício em V — estabilidade em baixo fluxo. APLICAÇÕES TÍPICAS DO PRODUTO Aplicações típicas Válvulas de Controle de Ruptura em uma Rede Todo sistema hidráulico é susceptível a rupturas, seja por problemas do sistema ou por danos mecânicos externos. Esta ilustração mostra um reservatório alimentando uma linha em declive com consumidores em baixa elevação. Cada Modelo 792-U protege os consumidores de baixa elevação. Ela reduz sua pressão de abastecimento e, em caso de ruptura, “fecha e bloqueia”, evitando inundação. O Modelo 790-M, instalado na saída do ,
