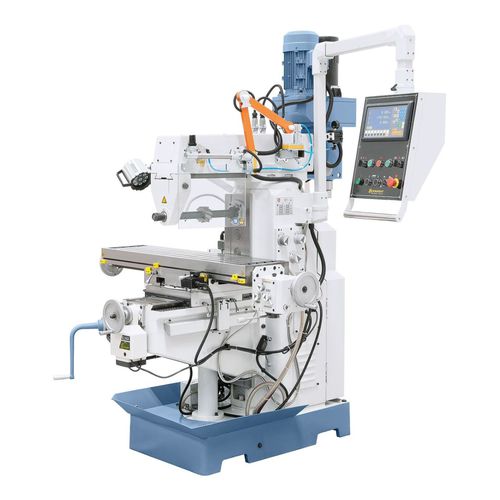

Fresadora de 3 eixos UWF 90

universalautomática

A fresadora universal UWF 90 está equipada em série com um avanço nos eixos x e y. A altura da mesa (eixo z) é facilmente ajustada pelo motor de posicionamento. Devido às várias áreas de aplicação e aos acessórios standard abrangentes, a máquina é ideal para oficinas mecânicas, oficinas de reparação, construção de motores, etc. Caraterísticas Completa com alimentação automática da mesa nos eixos x e y, incluindo alimentação rápida Mesa grande com tratamento de superfície e ranhuras em T O pesado suporte da máquina em ferro fundido elimina as vibrações Guiamento em cauda de andorinha nos três eixos - ajustável por meio de patilhas Motor de posicionamento para o eixo z de série Ampla gama de velocidades e avanços Ideal para produção individual e de pequenas séries Os rolamentos de rolos cónicos asseguram uma elevada concentricidade A rotação para a esquerda e para a direita permite o corte de roscas Especificações técnicas Tamanho da mesa 1270 x 280 mm Cone do fuso ISO 40 Curso do fuso 125 mm Distância entre o fuso e a mesa 35 - 350 mm Distância entre o fuso e a coluna 170 - 750 mm Mesa inclinável -45° a +45° Gama de inclinação da cabeça do fuso -90° a +90° Gama de avanços longitudinais (8) 32 - 700 mm/min Avanço rápido do eixo z 660 mm/min Tamanho da ranhura em T 14 mm Dimensão da máquina (L x P x A) 1750 x 1500 x 2200 mm Peso aprox. 1300 kg Acessórios standard Barra de tração M 16 Luz LED para máquina Dispositivo de refrigeração Alimentação automática da mesa nos eixos x e y Motor de posicionamento para o eixo z Adaptador ISO 40 / B 18, ISO 40 / MT 3 Bucha de perfuração cónica Morse MT 3/2 Mandril de fresagem longo 27 mm Contra-rolamento horizontal Dispositivo de proteção ajustável Tampa de proteção para fresagem horizontal Ferramentas
