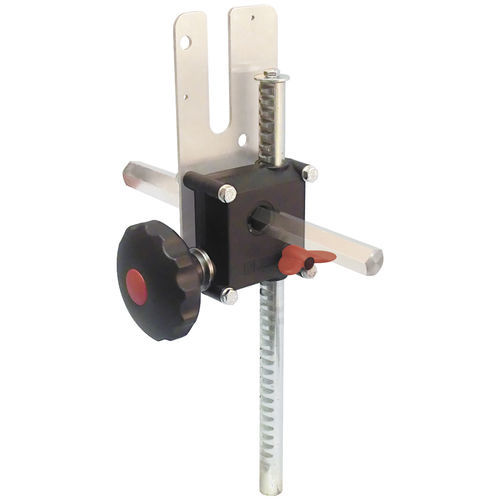

Posicionador manual 4678

linearde 1 eixo

Utilização: segurando firmemente o macaco, é possível elevar ou baixar cargas fixadas na parte superior da estante. Por outro lado, ao fixar a cremalheira, desloca-se a engrenagem de redução, na qual podem ser fixados suportes ou placas acessórias. Adequado para aplicações em que a carga a manipular requer um binário superior a 4,5 Nm (limite da versão Parte 4700). Estado de fornecimento completo com redutor, cremalheira, manípulo e travão. Caraterísticas: corpo da caixa redutora em poliamida reforçada, 1 parafuso sem-fim em aço fosfatado, 1 roda dentada em metal reforçado, 1 cremalheira em aço galvanizado com batente composto por um parafuso de cabeça sextavada UNI5739 M6x25 e uma anilha M6, 1 manípulo fixado com um parafuso de cabeça sextavada UNI5739 M6x12 e uma anilha M6 e 1 tampa de poliamida, 4 parafusos de cabeça sextavada UNI5739 M6x55, 4 porcas autoblocantes UNI7474 M6 e anilhas M6. Material das porcas e dos parafusos, ver tabela. Folga axial da cremalheira: 0.5 mm ÷ 1,0 mm Ângulo máx. de desalinhamento da cremalheira: 1° Cores: O corpo negro distingue o macaco com binário transmissível de 12 Nm da versão de 4,5 Nm (laranja) Parte 4700. Aviso: O travão evita qualquer perda de posição causada por factores externos (por exemplo, vibrações); se utilizar o botão para se deslocar, o travão não bloqueia totalmente a posição para proteger os dispositivos de transmissão internos.
