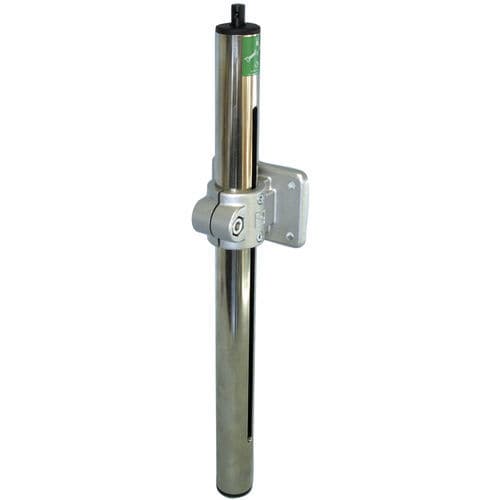

Posicionador manual 2657

linearde 1 eixocom fuso de rosca sem-fim

Utilização: posicionamento regulável num eixo com parafuso sem-fim para regulações frequentes. Estado de fornecimento 1 coluna em aço niquelado (niquelagem electrolítica), parafuso trapezoidal e porca de chumbo em aço polido, rolamentos de esferas em aço, 1 carro em alumínio cinzento RAL9006, porcas e parafusos em aço galvanizado. Caraterísticas: Parafuso sem-fim Tr20, passo 4 (1 volta do volante = 4 mm lineares). Precisão de posição: ±0,3 mm/300mm* de curso (tolerância de passo ±0,004 mm) Folga do carro: 0.5°. A folga é eliminada quando montado em pares de dois posicionadores, ou combinando-o com uma guia linear para precisão e suporte de carga: STEP-BY-STEP (SEM operação contínua). Máx. 120 rpm; tempo máximo: 1 (min; relação on/off=1/10 (máx. 10%). * a PRECISÃO indicada é teórica. Os níveis de precisão dependem das condições reais de utilização e são afectados pelas precisões da cadeia cinemática - constituída pelo kit volante/manivela/contador de rotações ou por quaisquer juntas de ligação - e pelo desempenho do sistema de controlo de posição (codificador, etc.).
