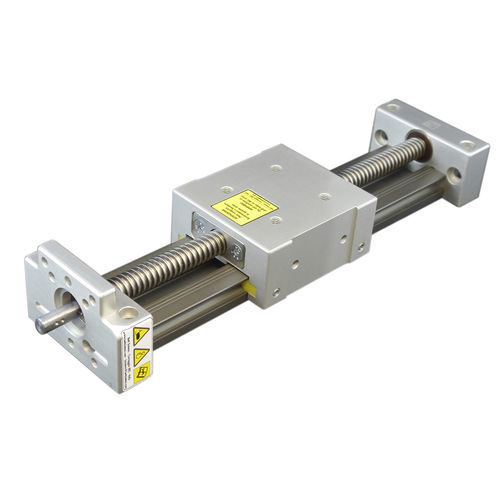

Guia de deslizamento linear M1P series

com fuso de rosca trapezoidalmanualacionada por motor

Utilização: ajuste e posicionamento precisos da unidade de processamento para a mudança de formato do produto, com acionamento manual. As dimensões compactas e o comprimento personalizável tornam esta mesa linear adequada quando é necessária rigidez e dimensões reduzidas, ideal para ambientes com pó e sujidade, silenciosa e de baixo custo. Estado de fornecimento perfil em alumínio anodizado bronze; 2 cabeças em alumínio anodizado prata; 4 tampas de parafusos em polietileno; 4 parafusos de fixação UNI5939 M6x50 em aço galvanizado; 1 carro em alumínio anodizado prata com 2 rolos em poliamida e ímanes para fins de curso; 1 parafuso com rosca trapezoidal em aço inox AISI 304; porca de chumbo em tecnopolímero; restantes porcas e parafusos em aço galvanizado. Caraterísticas: parafuso sem-fim, Tr16 passo 4 (1 volta = 4 mm lineares). Precisão de posicionamento: ±0,3 mm/300mm* Folga axial do carro: 0,15mm Funcionamento: STEP-BY-STEP (operação não contínua). Máx. 120 rpm; tempo máximo: 1 min; rácio ligar/desligar=1/10 (máx. 10%). a PRECISÃO indicada é teórica. Os níveis de precisão dependem das condições reais de utilização e são afectados pela precisão da cadeia cinemática - constituída pelo kit volante/manivela/contador de rotações ou por quaisquer juntas de ligação - e pelo desempenho do sistema de controlo de posição (codificador, etc.).
