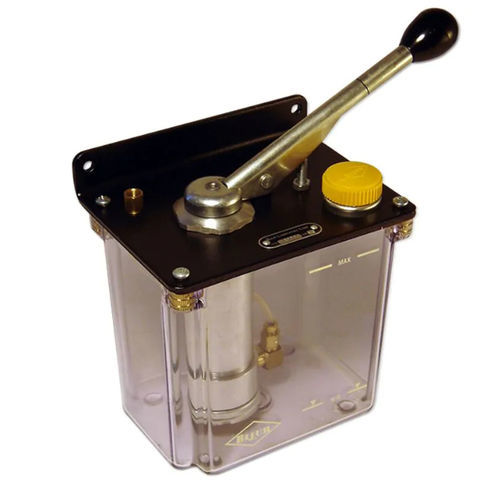

O lubrificador é do tipo de descarga de mola. É operado empurrando a alavanca para baixo, que levanta o pistão e comprime uma mola. Ao soltar a alavanca, a descarga de óleo para o sistema é automática. O volume e a pressão de descarga são independentes da viscosidade do óleo.
Capacidade de Ftëservolr: 1,5 litros
Lubrlcator Inlet Fllter: separação de partículas de 40 mícrons. Deve ser inspeccionado periodicamente e limpo ou substituído conforme necessário.
Pressão Dlscharae: 65 psi no máximo. A pressão de descarga irá diminuir à medida que o volume de descarga diminui e o número de Unidades de Medição aumenta.
Volume Dlscharae por AVC: 6 a 18ccs infinitamente ajustáveis. Lubrificador fornecido conjunto para descarga de 18cc.
Sistema & Limitações: Usar Unidades de Medidor Tipo F. 70 Unidades de Medidor. Sistema 0 Limitação é dada na tabela abaixo. Não exceder a figura apresentada. Para calcular o sistema 0, consulte o "Manual de Engenharia" O intervalo de viscosidade é de 150 a 8000 SSU à temperatura de funcionamento.
---
