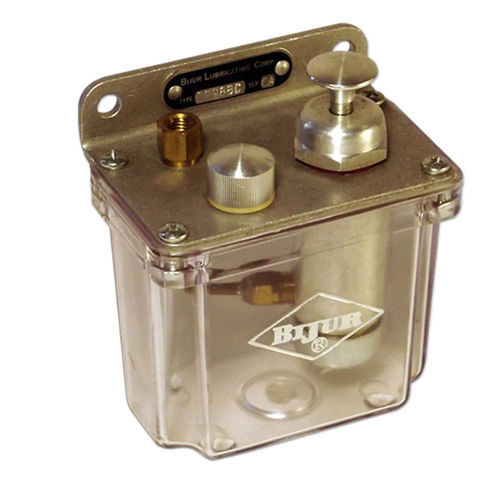

Bomba de pistão L2P

de óleomanualmóvel

O Lubrificador L2P é do tipo de descarga de mola. É operado puxando o botão que levanta um pistão e comprime uma mola. A libertação do botão descarrega automaticamente o óleo para o sistema. Óleo a viscosidade não afecta o volume de descarga, mas pode afectar a pressão do sistema Notas relativas à utilização 1. O filtro de entrada do lubrificante deve ser inspeccionado periodicamente e limpo/substituído conforme necessário. 2. A pressão de descarga diminuirá à medida que o volume de descarga diminuir e o número de unidades de medida no sistema aumenta. Sistema e Limitação Utilizar unidades de medidor tipo F. Não exceder as unidades de 60 metros. Para calcular o fluxo do sistema (ø), consultar Manual de Engenharia de Bijur. Manutenção Substituição do filtro Um filtro na entrada da bomba protege o sistema de lubrificação e deve ser substituído periodicamente. Para remover filtro, copo de filtragem de pry no fundo do cilindro solto em vários locais com uma chave de fendas. Remover filtros e disco filtrante. Inserir novo disco filtrante na chávena e, em seguida, ecrãs, de modo a que o ecrã grosseiro fique ao lado do corpo da bomba quando instalado. Re-instalar a montagem, certificando-se de que está apertada e que a parte superior da chávena está cerca de 1/16" do ombro sobre o corpo da bomba
